ATEM 1 M/E Constellation 4K
Bu model; 10 giriş butonlu bir M/E sırası ve kullanıcı tarafından kişiselleştirilebilir renkler ile buton etiket LCD’lerine sahip 1 sistem kontrol LCD ekranı özelliklerini taşır. Ayrıca, DVE için bir kumanda kolu ve T-kolu sürgüsü de vardır.
Ürün Özellikleri
- 10-Bit'te 12G/3G/HD-SDI'yı destekler
- 10 x 12G-SDI Girişi, 6 x 12G-SDI Çıkışı
- 16'ya kadar Çoklu Görüntüleme İzleme Penceresi
- USB-C aracılığıyla Web Kamerası Çıkışı
- Giriş Başına Kare Hızı/Format Dönüştürücü
- 28 Kanallı Ses Mikseri
- 4 x Upstream, 1 x Downstream Keyer
- Chroma/Luma Keyers
- Color/Pattern Generators
- Donanım/Yazılım macOS/Windows Kontrolü
- Ürün Tanımı
- Teknik Özellikler
ATEM 1 M/E Constellation 4K, güçlü bir 1 M/E Ultra HD canlı prodüksiyon switcher'ıdır. 10 standart dönüştürülmüş 12G-SDI girişi, 6 12G-SDI aux çıkışı, DVE, 4 ATEM Advanced Keyer, 16 yollu çoklu görüntüleme, medya oynatıcıları ve USB web kamerası çıkışı içerir. Hatta dahili talkback'e ve EQ ve dinamiklere sahip profesyonel 28 kanallı Fairlight ses mikserine bile sahip oluyorsunuz!
| Bağlantılar | |
| Toplam Video Girişi | 10 |
| Toplam Video Çıkışı | 6 |
| SDI Hızları | 1.5G, 3G, 6G, 12G |
| Toplam Ses Girişi | 2 x balanced 1/4 inch Jack, 1 x 5 pin XLR Talkback. |
| Toplam Ses Çıkışı | 1 x 5 pin XLR Talkback. |
| SDI Ses Girişleri | Tüm SDI çıkışlarında 16 Kanal gömülü ses. |
| SDI Ses Çıkışları | Tüm SDI çıkışlarında 16 Kanal gömülü ses. |
| Zaman Kodu Bağlantıları | Yok |
| Referans Girişi | Tri-Sync veya Black Burst. |
| Video Girişi Yeniden Senkronizasyonu | 10 girişin tamamında. |
| Kare Hızı ve Format Dönüştürücüleri | 10 girişin tamamında. |
| SDI Aux Çıkışları | 6 SDI çıkışından herhangi biri. |
| SDI Preview Çıkışları | 6 SDI çıkışından herhangi biri. |
| SDI Program Çıkışları | 6 SDI çıkışından herhangi biri. |
| Down Dömüştürülmüş SDI Program Çıkışı | 1 |
| Webcam Çıkışı | PGM kare hızında 720p veya 1080p'yi destekleyen 1 x USB-C. |
| Toplam Çoklu Görünümler | 1 x 12G-SDI |
| Kontrol Panel Bağlantısı | Ethernet. Panel ile kasa arasında veya ağ üzerinden doğrudan bağlantı. |
| Dahili Zaman Kodu Oluşturucu | Evet |
| Talkback | 3. taraf talkback sistemleri için RJ45. |
| Tally Çıkışı | Blackmagic Design GPI ve Tally Interface ürününe Ethernet bağlantısı aracılığıyla eklendi. (Dahil değil). |
| Ethernet | 10/100/1000 BASE-T'yi destekler. |
| Bilgisayar Arabirimi | 1 x USB-C, USB 2.0'ı destekler |
| Formatlar | |
| SD Video Standartları | Yok |
| HD Video Standartları | 720p50, 720p59.94, 720p60. 1080i50, 1080i59.94, 1080i60. 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60. |
| Ultra HD Video Formatları | 2160p23.98, 2160p24, 2160p25, 2160p29.97. 2160p30, 2160p50, 2160p59.94, 2160p60. |
| SDI Uyumluluğu | SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B. SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10. |
| Video Örnekleme | 4:2:2 |
| Renk Hassasiyeti | 10-bit. |
| Renk Alanı | REC 709, REC 2020 |
| SDI Otomatik Algılama | 1.5G‑SDI, A düzeyi veya B düzeyi 3G‑SDI, 6G‑SDI ve 12G‑SDI arasını otomatik olarak algılar. |
| Ürün Özellikleri | |
| Upstream Keyer Sayısı | 4 |
| Downstream Keyer Sayısı | 1 |
| Gelişmiş Chroma Keyer Sayısı | 4 |
| DVEs | 1 |
| Linear/Luma Keyer Sayısı | 5 |
| Transition Keyer (Stinger/DVE) | 1 Stinger, 1 DVE. |
| Toplam Katman Sayısı | 7 |
| Desen Üreteci Sayısı | 5 |
| Renk Üreteci Sayısı | 2 |
| Kontrol Panel | Ön panelde acil durum switching’i, yazılım veya isteğe bağlı donanım paneli. |
| Routable Windows | 16 |
| Windows Kaynak Etiketleri | Evet |
| Tally | Program için kırmızı ve önizleme göstergesi için yeşil. |
| Talkback Desteği | Evet |
| Mix Minus Desteği | Evet |
| Çoklu Görüntü | |
| Çoklu Görüntü | 1 x çoklu görünüm, 16, 13, 10, 7 veya 4 up görünüm olarak yapılandırılabilir. İsteğe bağlı etiketler ve ses göstergeleri ile Program, Preview, Girişler, Medya Oynatıcılar, Key Masks, Clean Feed’in izlenmesini içerir. |
| Çoklu Görüntü Video Formatı | HD veya Ultra HD |
| Medya Oynatıcı | |
| Medya Oynatıcı Sayısı | 2 |
| Kanallar | Her medya oynatıcı için fill ve key. |
| Medya Havuzu Sabit Görüntü Kapasitesi | 20 |
| Medya Havuzu Klip Kapasitesi | 2 x 2160p60'a kadar. |
| 720 HD'de Medya Oynatıcı Klip Uzunluğu | 1600 frames. |
| 1080 HD'de Medya Oynatıcı Klip Uzunluğu | 800 frames. |
| 2160 UHD'de Medya Oynatıcı Klip Uzunluğu | 200 frames. |
| Medya Havuzu Sabit Görüntü Formatı | PNG, TGA, BMP, GIF, JPEG ve TIFF. |
| Medya Havuzu Video Dosyası Formatı | TGA Dizisi. |
| Medya Havuzu Ses Dosyası Formatı | WAV, MP3 and AIFF. |
| Ekran | |

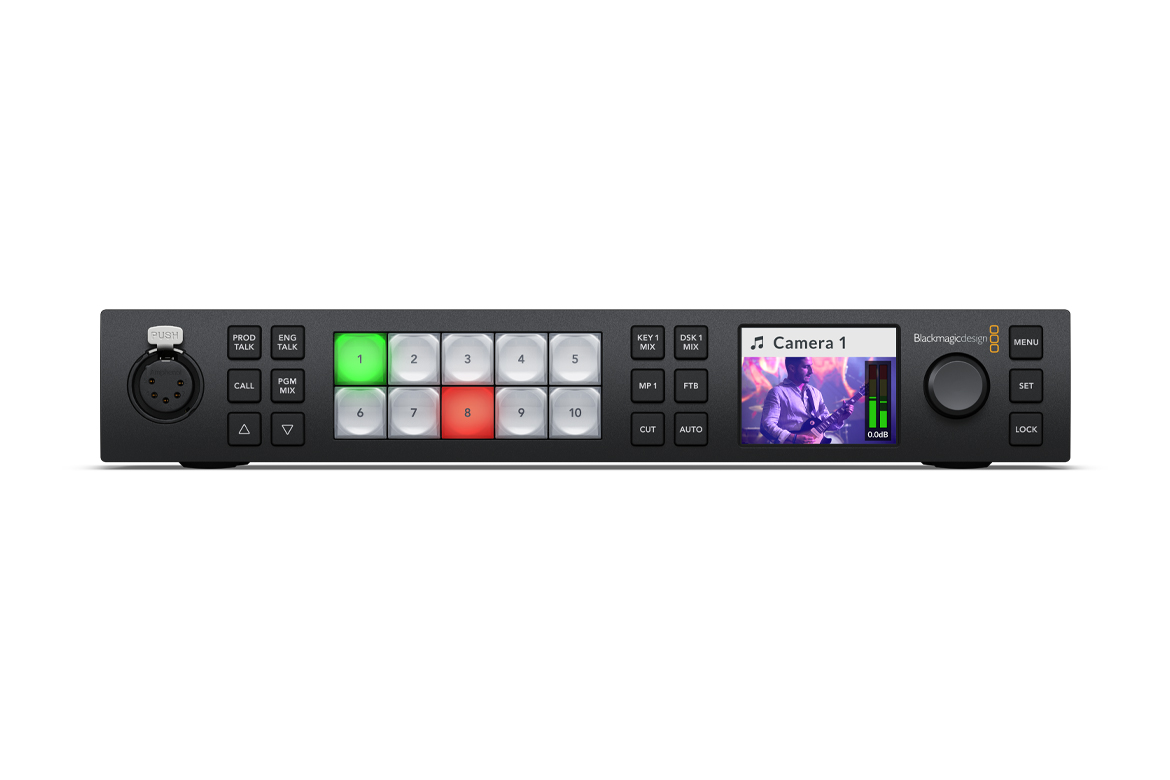

| Ön Panel | Video için dahili 2,2 inç LCD monitör, kurulum ve acil durum geçişi için 10 LED düğme, 4 kaynak düğmesi, 6 talkback seçimi ve miks düğmesi, menü kontrol düğmesi ve ayar düğmesi, ön panel kilitleme düğmesi. |
| İşlemci | |
| İşleme Gecikmesi | < 10 lines. |
| Ses Mikseri | 28 Kanal mixer Seçilebilir On/Off/Audio-Follow-Video. Level ve Peak ölçümü. Master gain kontrol. 6 bantlı parametrik EQ, Genişletici, Gate, Kompresör ve Sınırlayıcıyı içeren Dinamikler. |
| Down Conversion | 1 x seçilebilir HD down dönüştürülmüş çıkış |
| Yazılım | |
| Cihazla Gelen Kontrol Paneli | ATEM Software Control, Mac 13.0 Ventura, Mac 14.0 Sonoma veya üzeri ve Windows 10 veya 11 için ücretsiz olarak dahildir. |
| Yazılım Güncellemeleri | Mac OS veya Windows bilgisayarlara doğrudan bağlanan USB veya Ethernet bağlantısını kullanma. ATEM Setup Utility’yi içerir. |
| Yapılandırma | USB aracılığıyla kasaya bağlanan ATEM Setup Utility aracılığıyla ayarlanan ATEM chassis IP adresi hariç, ATEM Software Control Panel aracılığıyla ayarlanır. |
| Güç Bilgileri | |
| Güç Kaynağı | 1 x Internal 100 - 240 AC. |
| Güç Kullanımı | 90 W |
| Fiziksel Kurulum | |
| Fiziksel Kurulum | 2/3 raf ünitesi genişliği, 1 raf ünitesi yüksekliği. |
| Opsiyonel Aksesuarlar | Teranex Mini Rack Shelf |
| Çevresel Koşullar | |
| Çalışma Ortamı Sıcaklığı | 0° - 40° C (32° - 104° F) |
| Saklama Ortamı Sıcaklığı | -20° ila 60° C (-4° ila 140° F) |
| Bağıl Nem | %0 - %90 yoğuşmasız |
| Kutu İçeriği | |
| Kutu İçeriği | ATEM 1 M/E Constellation 4K Yazılım indirmek için QR Kodlu yeni kullanıcı cüzdanı |
İşletim Sistemleri
- Mac 13.0 Ventura,
Mac 14.0 Sonoma ya da üzeri. - Windows 10 ve 11.
Fiziksel Detaylar
- Genişlik
280.5 mm - Derinlik
226.4 mm - Yükseklik
44.2 mm - Ağırlık
1.87 kg
