Blackmagic Audio Monitor 12G G3
Gelişmiş 12G‑SDI Ultra HD teknolojisi ile yayın kalitede analog, AES/EBU ve SDI ses denetleme.Ürün Özelilkleri
- Çift Subwoofer Tasarımı
- SMPTE 2110 Giriş Yetenekleri
- D Sınıfı Amplifikatörler
- 12G-SDI, AES/EBU ve Analog Girişler
- SDI Loop Çıkışı ve HDMI 2.0 Çıkışı
- LCD Ekran ve Ses Seviyesi Ölçerler
- Ürün Tanımı
- Teknik Özellikler

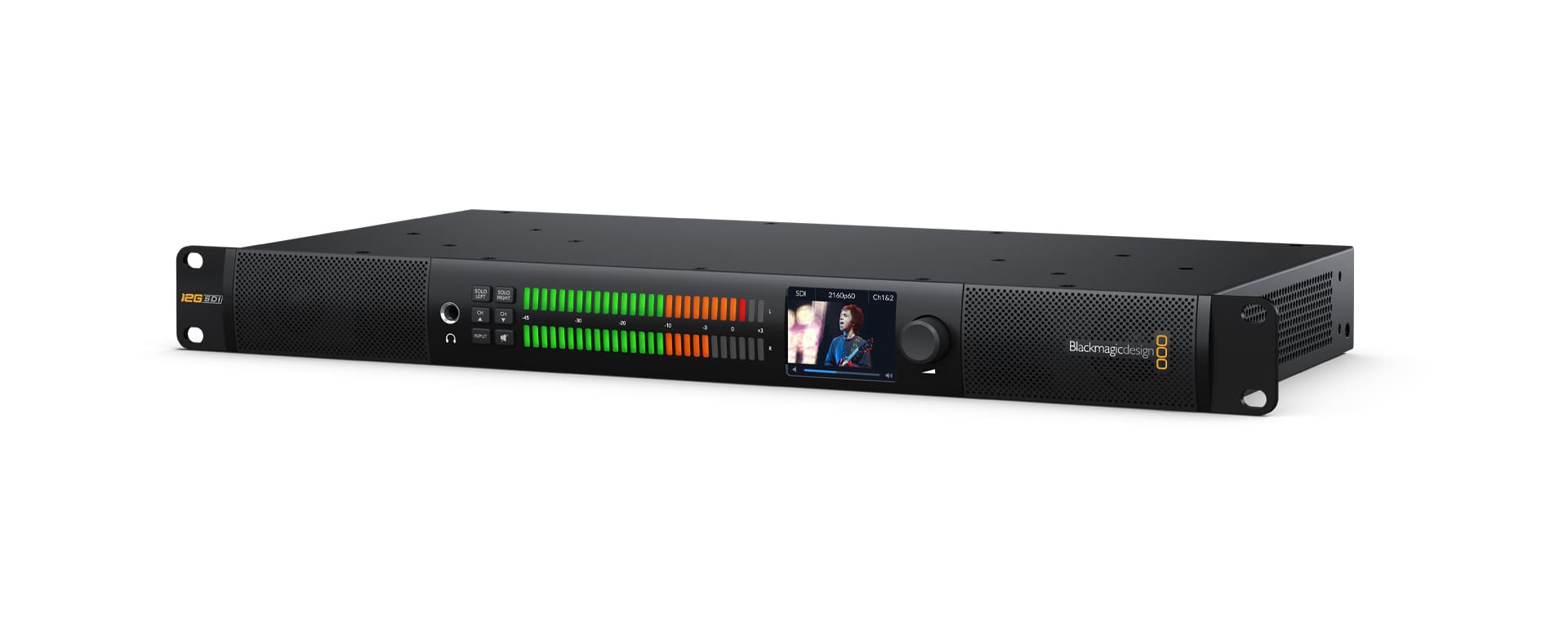

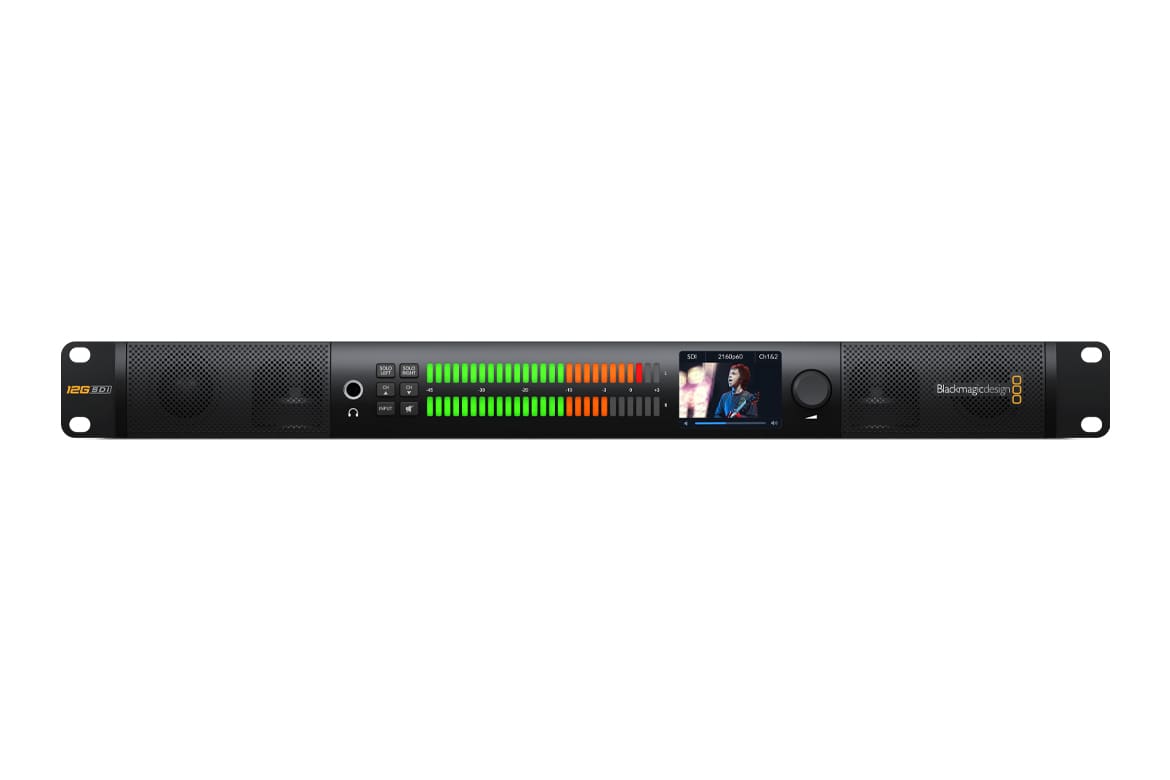

Blackmagic Audio Monitor 12G G3, kompakt 1 raf ünitesi boyutunda, rafa monte güçlü bir audio monitoring çözümüdür. Bu yeni model, IP yayın sistemlerinin harici bir dönüştürücü olmadan izlenmesine olanak tanıyan 10G Ethernet SMPTE-2110 IP girişine sahiptir. Blackmagic Audio Monitor 12G G3 ayrıca, doğru balistik özelliklerine sahip büyük bir ses ölçer, SD, HD ve Ultra HD desteği için 12G-SDI girişi, balanced analog XLR, HiFi ve AES/EBU girişleri ve SDI ve IP video kaynaklarının izlenmesi için HDMI video çıkışı içerir.
| Bağlantılar | |
| SDI Video Girişi | 1 |
| SDI Video Çıkışı | 1 loop çıkışı. |
| SDI Hızları | 270Mb, 1.5G, 3G, 6G. |
| HDMI 2.0 Video Çıkışı | 1 |
| Çoklu-Hız Desteği | SDI ve HDMI standart tanımlı, yüksek tanımlı ve ultra yüksek tanımlı arasında geçiş yapabilir. |
| SDI Video Döngü | 1 x reclocked 10‑bit SD‑SDI, HD‑SDI, 3G‑SDI, 6G‑SDI ve 12G‑SDI. |
| Analog Ses Girişleri | 2 x XLR. 2 x RCA HiFi. |
| Analog Ses Çıkışları | 1 x 6,5 mm kulaklık girişi. |
| Dijital Ses Girişleri | 1 x XLR. |
| Dahili Hoparlör | 2 yönlü geçişe ve bağımsız stereo subwoofer'lara sahip stereo. |
| AES/EBU Ses Girişleri | XLR aracılığıyla 2 kanal dengeli 110Ω AES/EBU. |
| SDI Ses Girişleri | SD, HD ve UltraHD 4K'ya gömülü 16 kanal. |
| SDI Ses Çıkışları | 16 kanallı gömülü ses loop çıkışı. |
| HDMI Ses Çıkışları | SD, HD ve 4K'ya gömülü 8 Kanal. |
| Ethernet | SMPTE-2110 IP video girişi, yapılandırma ve ürün yazılımı güncellemeleri için 10/100/1000/10G BASE-T'yi destekleyen 1 x 10 Gb/s RJ‑45 konnektör. |
| Bilgisayar Arabirimi | Yapılandırma ve ürün yazılımı güncellemeleri için USB‑C. |
| Ölçüm | 2 x 27 RGB segmentli LED VU, PPM veya Ses Yüksekliği ölçer. |
| Modlar | Basmalı düğme arayüzü, giriş seçimi, kanal seçimi, bağımsız sol ve sağ ses, kaydırma tekerleği ile ses kapatma ve ses kontrolü sağlar. |
| Formatlar | |
| SD Video Standartları | 525i59.94 NTSC, 625i50 PAL |
| HD Video Standartları | 720p50, 720p59.94, 720p60. 1080i50, 1080i59.94, 1080i60. 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60. 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30. |
| 2K Video Standartları | 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K 23.98PsF, 2K 24PsF, 2K 25PsF |
| Ultra HD Video Standartlar | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
| 4K Video Standartları | 4KDCIp23.98, 4KDCIp24, 4KDCIp25, 4KDCIp29.97, 4KDCIp30, 4KDCIp50, 4KDCIp59.94, 4KDCIp60 |
| SDI Uyumu | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M seviye A ve B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2082‑10, SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2084, SMPTE 2108‑1. |
| SDI Otomatik Geçiş | SD, HD, 3G‑SDI seviye A ve B, 6G‑SDI ve 12G‑SDI arasında otomatik olarak seçim yapar. |
| Ses Örnekleme | 96KHz ve 24 bit. |
| Video Örnekleme | 4:2:2 ve 4:4:4 |
| Ses Gösterge Balistiği | |
| Ses Gösterge Balistiği | VU, PPM EBU, PPM BBC veya Loudness ile ölçüm seçimine olanak tanıyan 54 RGB segment LED'i. Değiştirilebilir seviye ölçeği içerir. |
| IP Video Uyumu | |
| SMPTE 2110‑20 (Uncompressed Video) | IGMP v2 |
| SMPTE 2110‑21 (Traffic Shaping) | Gönderen: Dar Alıcı: Dar, Geniş Senkron, Asenkron |
| SMPTE 2110‑30 (PCM) | Ses Uygunluk düzeyi: Düzey C |
| SMPTE 2110‑40 (Ancillary Data) | SMPTE yardımcı veri akışının tamamına tam erişim. RP 188/SMPTE 12M-2, altyazı ve HDR statik meta verilerini içerir. |
| Hassas Zaman Protokolü | IEEE 1588‑2008 (PTP v2) ST 2059‑1 ST 2059‑2 |
| NMOS IS‑04 Discovery and Registration | v1.3.2 Peer‑to-peer via mDNS/DNS‑SD |
| NMOS IS‑05 Connection Management | v1.1.2 |
| NMOS BCP‑002‑01 | Doğal Gruplama |
| NMOS BCP‑004‑01 | Alıcı yetenekleri |
| Codec | 12G-SDI hızlarını 10G 2110 IP videoya dönüştürürken kullanılan Blackmagic IP10 codec bileşeni. |
| Kontrol | |
| Dahili Kontrol Paneli | Video girişini, video standardını ve seçilen ses girişini görüntülemek için 2,2 inç ekran. |
| Yazılım | |
| Dahili Yazılım Yükseltmesi | USB bağlantısı ve Ethernet aracılığıyla |
| İşletim Sistemleri | |
| Mac | Mac 10.13 High Sierra, Mac 10.14 Mojave veya daha üzeri |
| Windows | Windows 8.1 ve 10. |
| Ekran | |
| Ekran Öğesi | 2,2 inç diyagonal renkli LCD. |
| Ekran Çözünürlüğü | 320 x 240. |
| Giriş Ekranı | SDI video, format, ses türü ve ses kanalları. |
| Güç Bilgileri | |
| Güç Kaynağı | 1 x Dahili 100 - 240V AC. |
| Güç Kullanımı | 55 Watt |
| Fiziksel Kurulum | |
| Fiziksel Kurulum | 1 raf ünitesi. |
| Çevresel Koşullar | |
| Çalışma Sıcaklığı | 0° - 40° C (32° - 104° F) |
| Depolama Sıcaklığı | -20° ila 45° C (-4° ila 113° F) |
| Bağıl Nem | %0 - %90 yoğuşmasız |
| Kutu İçeriği | |
| Kutu İçeriği | Blackmagic Audio Monitor 12G G3 Ses Yüksekliği Ölçeği Etiketleri Yazılım indirmek için QR Kodlu yeni kullanıcı cüzdanı |
Fiziksel Özellikler
- Genişlik: 482 mm
- Yükseklik: 44 mm
- Derinlik: 242 mm
- Ağırlık: 2.6 kg
