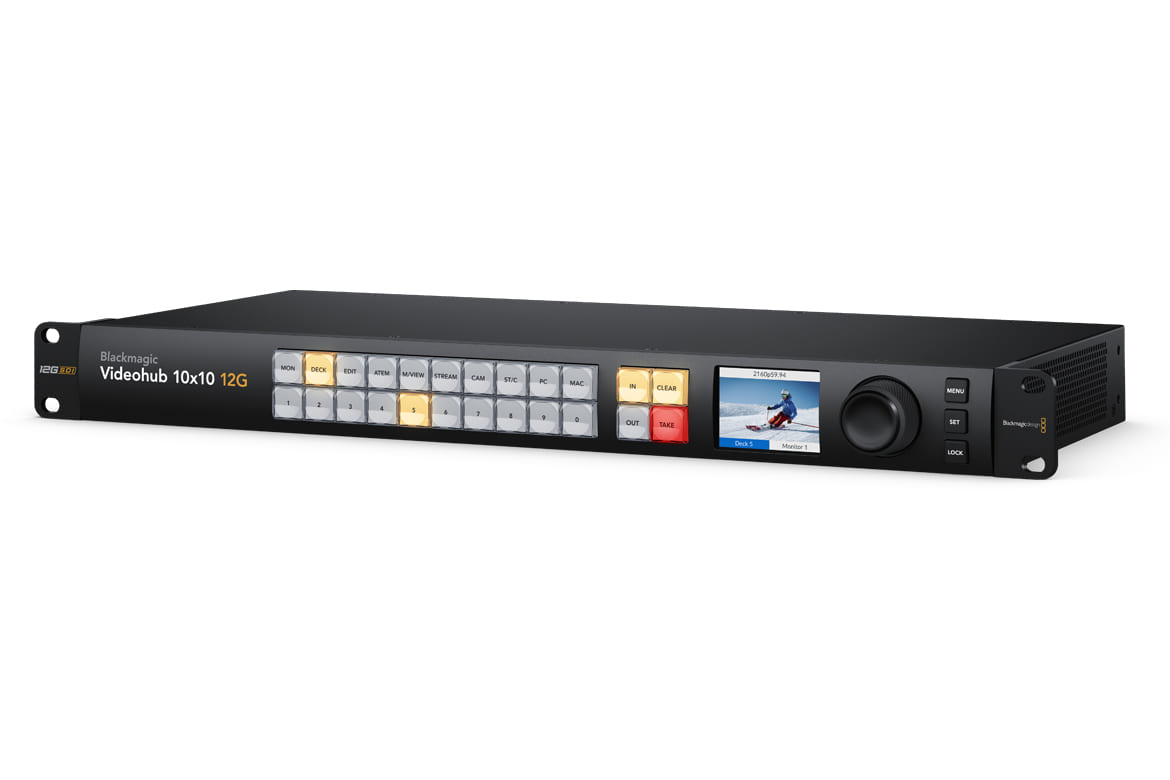

Blackmagic Videohub 10x10 12G
Aynı anda yönlendiricideki her tür SD, HD ve Ultra HD karışımını destekleyen, sıfır gecikmeli, gelişmiş 12G-SDI 10x10 video yönlendirici. LCD’si ve işlenmiş metalden döner düğmesi olan bir yerleşik kontrol paneline, SDI re-clocking ve harici yazılım kontrolüne sahiptir!
Öne Çıkan Özellikler
- Sıfır Gecikmeli Routhing Switcher
- 10 adet 12G-SDI Giriş/10 adet 12G-SDI Çıkış
- DCI 4K60 Videoya Kadar Destekler
- SD, HD, UHD 4K ve DCI 4K Videoyu Birleştirir
- Basmalı Buton, Düğme ve Ethernet Kontrolü
- 2,2" Ön Panel LCD Durum Göstergesi
- SDI Reclocking, 1 RU Formu
- Videohub Mac/Windows Yazılımını içerir
- Ürün Tanımı
- Teknik Özellikler
BBlackmagic Videohub 10x10 12G, aynı anda yönlendiricideki her tür SD, HD ve Ultra HD sinyal birleşimini destekleyen, sıfır gecikmeli, gelişmiş bir video yönlendiricidir. Bir raf boyutundaki cihaz; 10 adet 12G-SDI girişi ve 10 adet 12G-SDI çıkışının yanı sıra, referans bağlantılarına da sahiptir. Ön panel LCD ekranı, yönlendirme işlemini gerçekleştirmeden önce video sinyalini görmenizi sağlar ve yönlendirme etiketlerini ve video formatlarını açık bir şekilde görüntüler. Yönlendirme işlemi; doğrudan buton seçimi ve elektronik kavramaya sahip büyük döner düğme kontrolü ile gerçekleştirilebilir. Ayrıca, SDI re-clocking, yani SDI sinyal yenileme özelliğine ve harici Ethernet kontrolüne sahip olmanın yanı sıra, 2160p60'a kadar tüm SDI video formatlarını destekler.
| Bağlantılar | |
| SDI Video Girişi | 10 |
| SDI Video Çıkışı | 10 |
| SDI Hızları | DVB-ASI, 270Mb, 1.5G, 3G, 6G, 12G. |
| Video Girişi Yeniden Senkronizasyonu | Yok |
| SDI Reclocking | SDI çıkışların tümünde. |
| Referans Girişleri | Tri-Sync ya da Black Burst. |
| Referans Çıkışları | Referans sonlandıran düz geçiş çıkışı. |
| Ethernet | 10/100/1000 BASE-T’yi destekler. |
| Bilgisayar Arabirimi | USB‑C |
| Formatlar | |
| SD Video Standartları | 525i59.94 NTSC, 625i50 PAL |
| HD Video Formatları | 720p50, 720p59.94, 720p60 1080i50, 1080i59.94, 1080i60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 |
| 2K Video Standartları | 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI |
| Ultra HD Video Formatları | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60 |
| 4K Video Standartları | 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI |
| SDI Uyumluluğu | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M seviye A ve B SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU‑R BT.656 ve ITU‑R BT.601 |
| SDI Ses Örnekleme | 48kHz ve 24-bit televizyon standardı örnekleme hızı. |
| SDI Video Örnekleme | YUV 4:2:2 ve RGB 4:4:4 |
| SDI Renk Hassasiyeti | Tüm HD ve 2K modlarda, 2160p30’a kadar Ultra HD modlarda ve 4Kp30 DCI’ya kadar 4K modlarda 10-bit ve 12-bit RGB 4:4:4. Tüm modlarda 10-bit YUV 4:2:2. |
| SDI Renk Düzeni | REC 601, REC 709, REC 2020 |
| SDI Otomatik Algılama | Her bir girişin farklı bir televizyon standardında çalışabilmesi için girişlerin her birinde otomatik olarak 270Mb SD-SDI, 1,5G HD-SDI, 3G A seviye ve B seviye HD-SDI, 6G HD-SDI, 12G-SDI ve DVB-ASI arasında seçim yapar. |
| SDI Metaveri Desteği | SMPTE 352M'ye uygun olarak video veri yükü tanımlama yardımcı verileri. |
| Kontrol | |
| Dahili Kontrol Paneli | Menüyü kontrol etmek için 3 butonu ve arama kadranı ile Videohub’un dahili kontrolü için 24 buton. 2,2 inç renkli ekran. |
| Harici Kontrol Paneli | Mac ve Windows için Blackmagic Videohub yazılım kontrol paneli dahildir. Videohub Smart Control Pro and Videohub Master Control Pro donanım panellerini destekler. Blackmagic Videohub SDK ve Ethernet Videohub Control Protocol dahildir. |
| Kontrol Panel Bağlantısı | Ethernet |
| Yazılım | |
| Yazılım Kontrolü | Windows™ ve Mac™ için ücretsiz yönlendirici kontrolü dahildir. |
| Dahili Yazılım Güncellemesi | Dahil edilen güncelleyici uygulaması üzerinden. |
| Fiziksel Kurulum | |
| Fiziksel Kurulum | 1 RU yükseklik. |
| Fiziksel Detaylar | |
| Genişlik | 482 mm |
| Derinlik | 236.14 mm |
| Yükseklik | 44.2 mm |
| Ağırlık | 3 kg |
| Çevresel Koşullar | |
| Çalışma Ortamı Sıcaklığı | 0° ila 40° C (32° ila 104° F) |
| Saklama Ortamı Sıcaklığı | -20° ila 45° C (-4° ila 113° F) |
| Bağıl Nem | %0 ila %90 yoğuşmasız |
İşletim Sistemleri
- Mac 12.0 Monterey,
Mac 13.0 Ventura veya daha üzeri. - Windows 10, 64-bit.
Windows 11.
Ekran
- Video ve menü ayarları için dahili 2,2 inç LCD.
Güç Bilgileri
- Güç Kaynağı
1 adet Dahili 100 - 240V AC 50/60Hz. IEC güç kablosu gerekir. - Güç Kesintisine Karşı Koruma
Sinyal dağıtım bağlantıları muhafaza edilir ve cihaz çalıştırıldığında, eski durumuna getirilir. - Güç Kullanımı
Azami 20,8 W.
