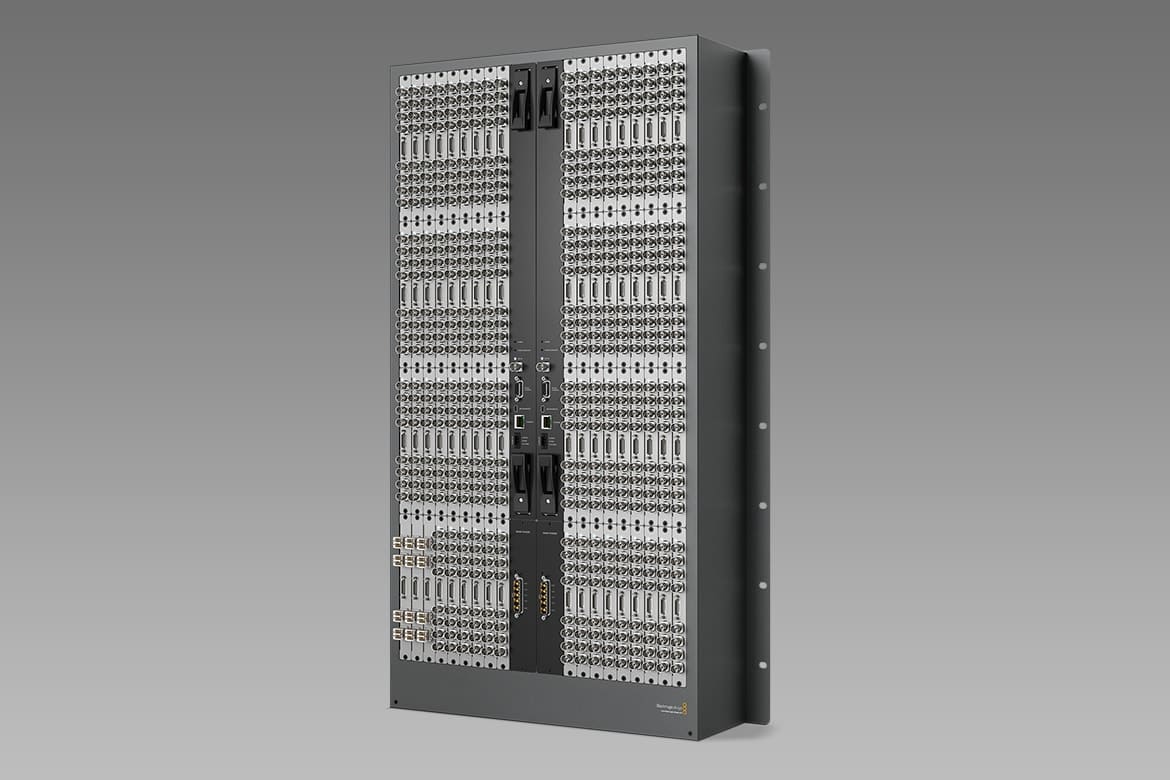

Blackmagic Universal Videohub 288
- Ürün Tanımı
- Teknik Özellikler
Kendi 3 Gb / s SDI ve optik fiber yönlendiricinizi oluşturun!
Raf kasa 72 adet BNC SDI veya optik fiber SDI arayüz'e kadar ve ayrıca tek bir 72 x 72 ya da 288 x 288 çapraz eşleştirme kartları ile 2 adede kadar güç kartı eklemenize imkan verir. Ekonomik oluşundan tek bir çapraz eşleştirme ekleyin, ya da tam yedeklik için çift çapraz eşleştirme ve güç kartları ekleyin. Çıkarılabilir fan rafı ile fanlar.
Fiyat: Talep Üzerine
| Bağlantılar | |
| SDI Video Girişi | 72 x SDI/HD-SDI'e kadar, 3G-SDI ve ASI. BNC SDI veya optik fiber SDI olabilir. |
| SDI Video Çıkış | Yeniden saat ayarlı SDI ile 288 x SDI/HD-SDI'e kadar, 3G-SDI ve ASI. BNC SDI veya optik fiber SDI olabilir. |
| Referans Sinyali | Tüm SD, HD ve Optik bağlantılar için 1 x Black Burst veya Tri-level Sync girişi |
| Güncellemeler | USB 2.0 yüksek hızlı (480Mb/sn) arayüzü kullanın. |
| Çoklu Hız Desteği | SD, HD ya da 3G-SDI'yı otomatik olarak algılar. 2K, HD, SD video ve DVB-ASI'nın eşzamanlı yönlendirmesi. |
| Cihaz Kontrolü | 288 adede kadar bağlantı kablo yoluyla çift yönlü Sony™ uyumlu RS-422 disk kaydedici kontrol portları. |
| Yönlendirici Kontrolü | IP ağı üzerinde ortaklaşa kullanılan RJ45 Ethernet, Smart Control ya da Master Control kullanın. |
| Yönlendirici Konfigürasyonları | Videohub kurulumu için RJ45 Ethernet ve IP ayarları için yalnızca USB2. |
| RS-422 Yönlendirici Kontrolü | Yönlendirici çapraz eşleştirme kontrolü için 1 x giriş |
| Yeniden saat ayarı | Tüm SDI çıkışlarda. |
| GPI | Harici alarmları bağlamak için GPI konektörü. |
| Standartlar | |
| SD Format Desteği | 525i29.97 NTSC, 625i25 PAL |
| HD Format Desteği | 720p23.98, 720p24, 720p25, 720p29.97, 720p30, 720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 1080i50, 1080i59.94, 1080i60 |
| 2K Format Desteği | 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p |
| SDI Uyumu | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M‑A, SMPTE 425M-B, ITU‑R BT.656 ve ITU-R BT.601. |
| SDI Video Hızları | SDI video bağlantıları standart tanımlı, yüksek tanımlı ve 2K arasında geçiş yapabilmektedir. SDI, 270 Mb/sn standart tanımlı SDI, 1.5 G-SDI HD-SDI ve 3G-SDI HD ile 2K SDI arasında geçiş yapar. |
| SDI Video Örnekleme | 4:2:2 ve 4:4:4. |
| SDI Renk Hassasiyeti | 4:2:2 ve 4:4:4 10 bit. |
| SDI Ses Örnekleme | Televizyon standart örnekleme oranı 48 kHz ve 24-bit. |
| SDI Renk Düzeni | YUV veya RGB. |
| SDI Otomatik Geçiş | Herbir girişin farklı bir televizyon standardında çalışabilmesi için herbir girişte otomatik olarak SD-SDI, HD-SDI, 3G-SDI ve DVB-ASI arasında seçim yapar. |
| SDI Metadata Desteği | SMPTE 352M'e göre Video payload tanımlama yardımcı very |
| Yazılım | |
| Dahili Yazılım Güncellemesi | Dahil olan bellenim güncelleme uygulaması aracılığıyla. |
| Yazılım Kontrolü | Windows™ ve Mac™ için ücretsiz yönlendirici kontrol dahil. |
| Güç Gereksinimleri | |
| Güç Kaynağı | Kurulumuna göre 150W-300W arasında çalışır. Seçenekler aşağıdaki gibidir. |
| Güç Kesintisine Karşı Koruma | Ana bilgisayardan bağımsız olarak yönlendirici bağlantıları korunur ve çalıştırıldığında anında yeniden yüklenir. |
| Fiziksel Özellikler | |
| Genişlik | 482 mm |
| Yükseklik | 798.8 mm |
| Derinlik | 150.77 mm |
| Ağırlık | 23.48 kg |
| Fiziksel Kurulum | |
| Fiziksel Kurulum | 18 raf ünitesi boyutunda. Derinlik 6 inç'ten Daha Az |
| Çevresel Özellikler | |
| Çalışma ısısı | 0° ile 40° C arası (32° ile 104° F arası) |
| Saklama ısısı | 20° ile 45° C arası (-4° ile 113° F arası){ ut1} |
| Bağıl Nem | 0% ile 90% arası yoğuşmasız |
Fiyat: Talep Üzerine
Ürün Özellikleri
- 288 x 288 Güverte Kontrolü
- Tamamen Ölçeklendirilebilir
- En fazla 72 Arabirim Kartı
- Tek veya Çift Çapraz Nokta Ekleme
- Tam artıklık
- Çıkarılabilir Fan Tepsisi ve Fanları
- 18RU
