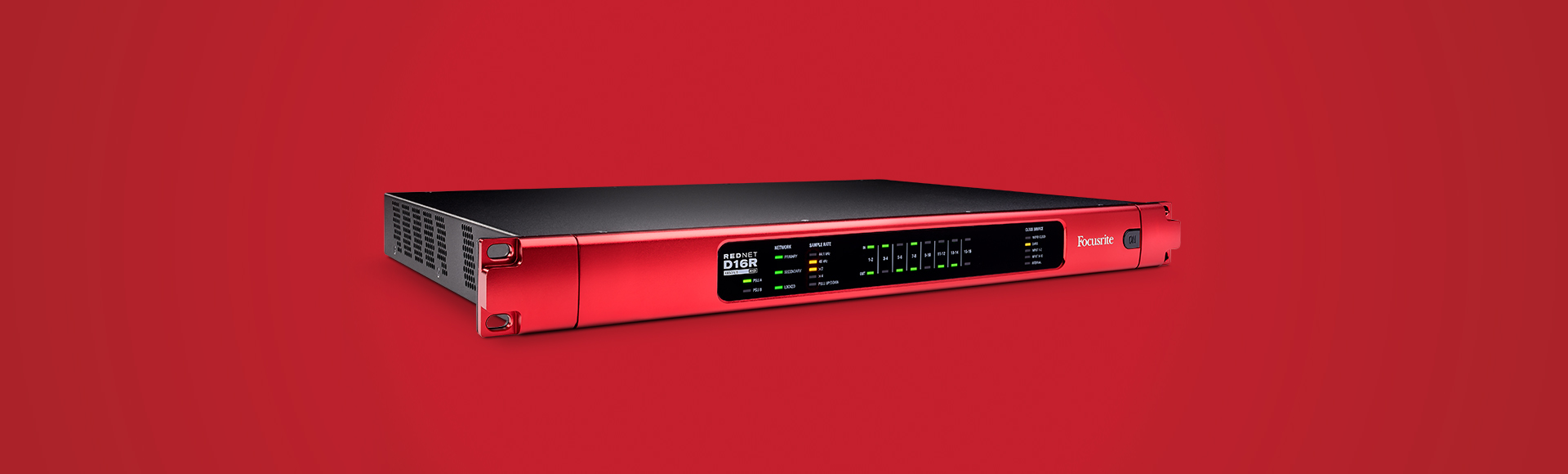

RedNet D16R MkII
Çift PSU’lu 16x16 AES3 I/OÜrün Özellikleri
- Dante AoIP için 16x16 AES3 I/O
- 24-bit e kadar, 192kHz sampling rates ve sample rate dönüşümü
- AES67 uyumlu
- Kesintisiz güç ve network için kilit mekanizmalı çift güç ünitesi ve network bağlantısı
- Esnek input seçenekleri: DB25, XLR, RCA
- Daha fazla esneklik için Word Clock I/O ve DARS input
- DB25 bağlantıları vasıtasıyla dijital I/O le AES59 standardını biraraya getirme
- Gelişmiş ön-panel metre ve göstergeleri
- Güçlü grafiksel kullanıcı arayüzü ile uzaktan monitor yazılımı.
- Ürün Tanımı
- Teknik Özellikler
RedNet D16R, 1U (rack) tipi, Dante AoIP (Audio-over-IP) networkleri için 16x16 AES3 I/O birimidir. Dahili yedek network çıkışı ve güç ünitesi ile AES3 I/O sunan RedNet D16R, Post Prodüksiyon, Live Sound, Broadcast ve kayıt stüdyolarının birçok kritik uygulaması için ideal bir seçimdir.
Herbir çift giriş başına sahip olduğu SRC (Sample Rate Converter) ile herhangi bir AES3 kaynağına tak-çalıştır’a imkan tanıyan RedNet D16R, dijital konsol, power amp’s ya da herhangi bir AES3 audio ekipmanı ile, herhang bir Dante networkü arasında köprü için idealdir.
AES59 standardına bağlı dört arka-panel DB25 bağlantıları sekiz çift AES3 I/O sağlarken, bir çift I/O için ek bir çift XLR bağlantı ise kablolama seçeneği olarak esneklik sağlamaktadır. Ek RCA bağlantıları tüketici S/PDIF ekipmanına bağlantı imkanı tanır. Kablolama ve clock karmaşasını azaltmayı sağlamak adına bütün external audio girişleri SRC’ye sahiptir. BNC konnektörleri vasıtasıyla WordClock I/O, harici clock cihazlarıyla çalışma esnekliği verir. Güç, bir çift kilitlenebilir IEC güç girişiyle sağlanırken, bir çift Neutric etherCON network bağlantısı ile, gerek redundant gerek ise daisy-chain system kurulumuna imkan sağlar.
Fiyat: Talep Üzerine
| Bağlantılar (Arka Panel) | 2 x etherCON Network kilitli Ethernet bağlantıları (standard RJ45 bağlantılarıyla uyumlu) 2 x BNC Word Clock In ve Out (with switchable 75 ohm input termination) 2 x RCA Phono S/PDIF In ve Out* *Input replaces DB25 channels 3 & 4, output assignable to any adjacent odd/even pair of channels 1 x XLR male AES3 (AES/EBU); output duplicates DB25 outputs 1 & 2 1 x XLR female AES3 (AES/EBU); input for DARS veya inputs 1 & 2 2 x DB25; bağlantı başına 8 x kanal AES59 (AES/EBU) (toplam 16 kanal) 2 x IEC güç girişleri (with retaining clips) |
| Sample Rate Converter | Input Sample Rate Range: 32 to 216 kHz Gain Error: -0.3 dB Dinamik Aralık: > 138 dB (-60 dBFS method) THD+N: < -130 dB (0.00003%); 0 dBFS input Latency: 11 to 45 samples (network ve giriş sample rate’lerine bağlı olarak) |
| Dijital Performans | Desteklenen Sample Rates: 44.1, 48, 88.2, 96, 176.4,192 kHz Clock Sources: yerel yada Network üzerinden Local Clock Sources: Internal, DARS, Word Clock, Input 1-2, Input 9-10 External Word Clock Range: nominal sample rate ±7.5% |
| Göstergeler | Yeşil LED güç göstergesi Network Status: Primary/Secondary/Locked PSU: A/B Sample Rate: 44.1/48 kHz, x 2, x 4, Pull Signal Presence: in ve out, iki kanal başına bir LED Clock Source: Word Clock, DARS, Input 1-2, Input 9-10, dahili |
| Kontroller | Power on/off |
| Power Supplies | 2 x dahili; IEC girişleri, 100 - 240 VAC, 50/60 Hz Apparent Power: 30 VA |
| Boyutlar (GxDxY) | 1.75 x 19.0 x 10.35" (4.4 x 48.3 x 263 mm) |
| Ağırlık | 8.47 lb (3.84 kg) |
Fiyat: Talep Üzerine

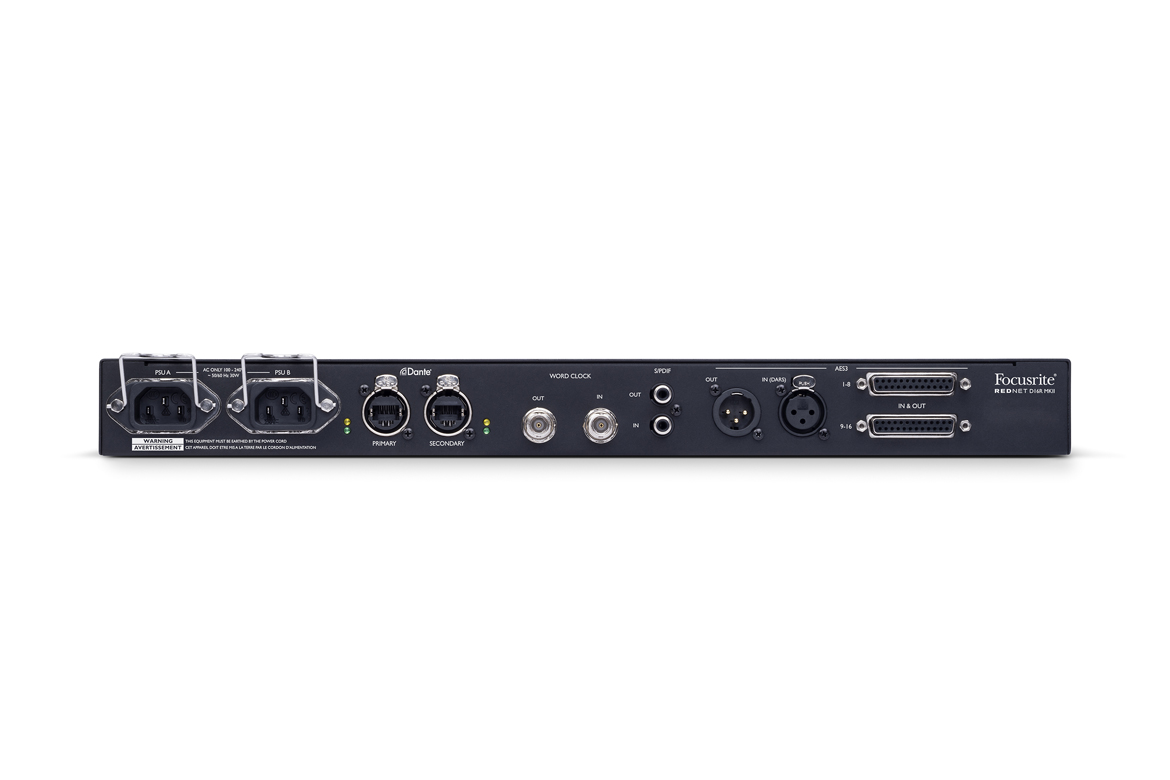

REAR PANEL CONNECTIVITY
- Channel Count: 2 x 2 S/PDIF Channels (reduces AES/EBU input channels)
- Input And Output: 2 x DB-25 connectors (AES59 Combined I/O / Tascam Digital)
- Alternate Input (Optional DARS): 1 x Female XLR (replaces DB-25 channels 1-2)
- Alternate Output: 1 x Male XLR (duplicates DB-25 channels 1-2)
- Input: 1 x RCA phono socket (replaces DB-25 channels 3-4)
- Output: 1 x RCA phono socket (switchable, duplicates any DB-25 channel pair)
- PSU: 2 x IEC Inputs with retaining clips
- Network: 2 x etherCON NE8FBH-S, also compatible with standard RJ45 connectors
- AES/EBU Channel Count: 16 x 16 AES/EBU channels

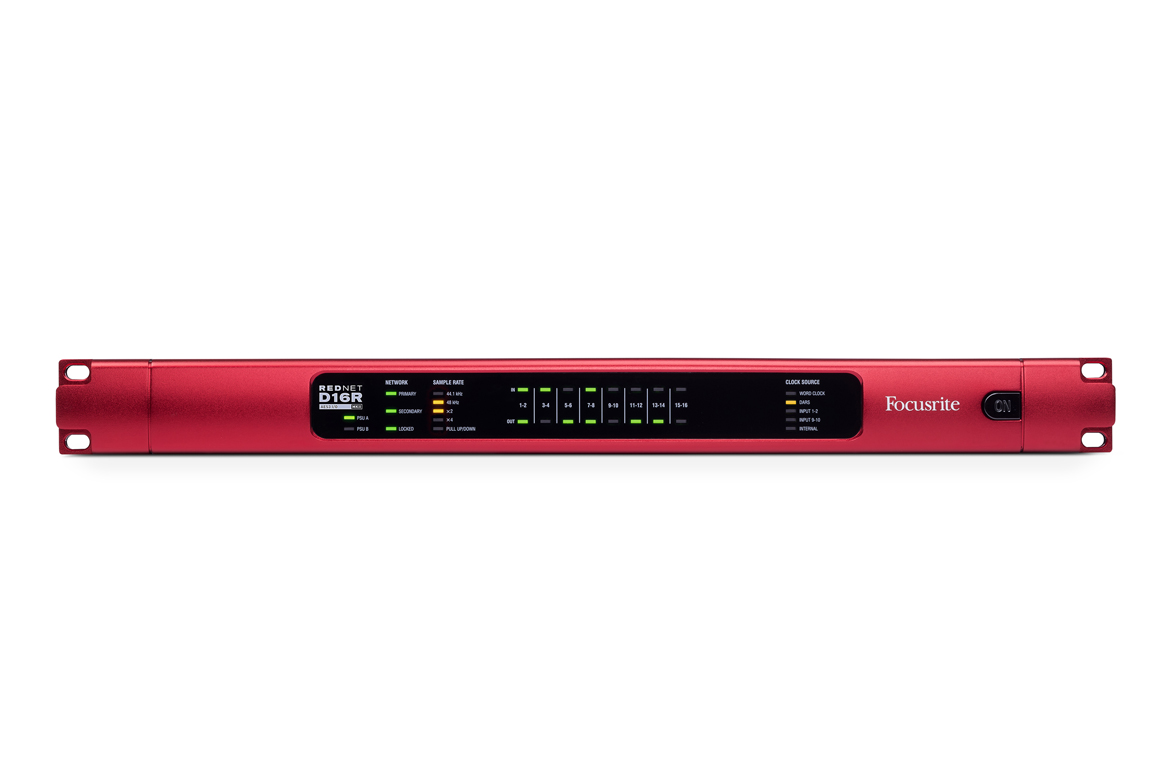

FRONT PANEL INDICATORS
- Primary PSU (A): Green LED. Illuminates when an AC input is applied and all DC outputs are present.
- Secondary PSU (B): Green LED. Illuminates when an AC input is applied and all DC outputs are present.
- Sample Rate: Orange LED for each: 44.1 kHz, 48 kHz, x2, x4.
- Pull Up/Down: Orange LED. Indicates unit is set to operate on a Dante pull up/down domain.
- Signal Indicators: 16 Green LEDs, 8 input/8 output indicators. Illuminate @ -126dBFS.
- Secondary Network: Green LED. Indicates that a network connection is present on secondary port when in redundant mode
- Network Locked: Green LED. When unit is network slave, shows valid network lock
- Clock Source: Orange LED for each: Internal, Word Clock, DARS, Input 1–2 and Input 9–10
