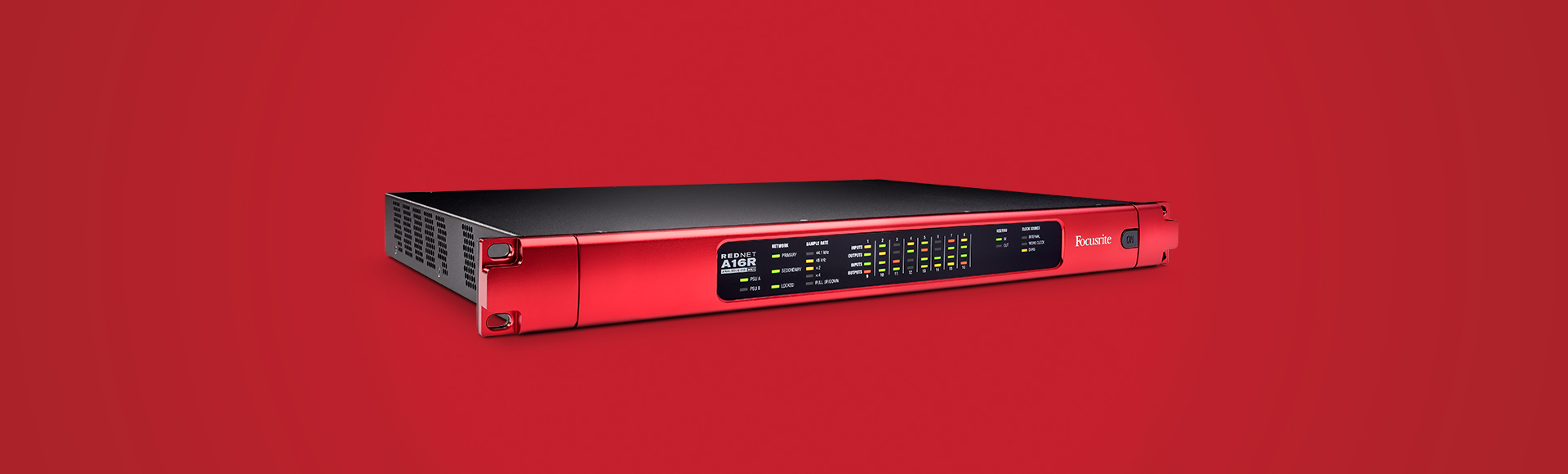

RedNet A16R MkII
16x16 analogue interface for Dante networks, with channel level control for individual inputs and outputsÜrün Özellikleri
- Dante AoIP networkleri için 16 kanallı yüksek kalite analog line seviyesi I/O
- 192 kHz’e kadar 24 bit hassas conversion
- 20Hz’den 20kHz’e kadar flat, 119dB dinamik aralık
- Yazılım vasıtasıyla +24dBu yada +18dBu seçimi
- AES67 uyumlu
- Kesintisiz güç ve network için kilit mekanizmalı çift güç ünitesi ve network bağlantısı
- Daha fazla esneklik için ek 2 kanal AES3 I/O ile birlikte Word Clock I/O ve DARS input
- DB25 konnektörleriyle AES59 standartlarında analog I/O
- Kapsamlı ön panel metre ve göstergeleri
- Güçlü kullanıcı arayüzüne sahip uzaktan görüntüleme yazılımı
- Ürün Tanımı
- Teknik Özellikler
RedNet A16R, 1U (rack) tipi, Dante AoIP (Audio-over-IP) networkleri için 16x16 analog line-seviyesi I/O birimidir. Dahili yedek network çıkışı ve güç ünitesi ile analog I/O sunan RedNet A16R, Post Prodüksiyon, Live Sound, Broadcast ve kayıt stüdyolarının birçok kritik uygulaması için ideal bir seçimdir.
Arka panelde bulunan 4 adet DB25 bağlantısı ve ekstra bir çift AES3 I/O’yu dişi ve erkek XLR bağlantısı vasıtasıyla 119dB dinamik aralığına kadar yüksek kalite dönüştürme imkanı verir. BNC konnektörleri vasıtasıyla WordClock I/O, harici clock cihazlarıyla çalışma esnekliği verir. Güç bir çift kilitlenebilir IEC güç girişiyle sağlanırken, bir çift Neutric etherCON network bağlantısı ile, gerek redundant gerek ise daisy-chain system kurulumuna imkan sağlar.
Fiyat: Talep Üzerine
| Line Inputs Bütün ölçümler +24dBu referans seviyesindedir, Rs = 50Ω |
|
| 0 dBFS Referans Seviyeleri | +18 ya da +24dBu (değiştirilebilir) |
| Frekans Cevabı | 20Hz - 20kHz ± 0.1dB |
| THD+N | < -100dB (0.001%) unweighted, 20Hz - 20kHz; -1dBFS input |
| EIN | -96dBu 'A'-Weighted (typical) |
| Signal-to-Noise Ratio | 120dB 'A'-Weighted (typical) |
| Converter Dinamik Aralığı | 120dB 'A'-Weighted (typical), 10Hz - 20kHz |
| Line Outputs All measurements taken at +24dBu reference level, RL = 100kΩ |
|
| 0 dBFS Referans Seviyesi | +18 or +24dBu (değiştirilebilir) |
| Frekans Cevabı | 20Hz - 20kHz ± 0.1dB |
| THD+N | < -100dB (0.001%) unweighted, 20Hz - 20kHz; +23dBu input |
| Noise in Presence of Signal | -94dBu 'A'-Weighted (typical) |
| Dinamik Aralık | 118 dB 'A'-Weighted (typical) |
| Converter Dinamik Aralığı | 120dB 'A'-Weighted (typical), 10Hz - 20kHz |
| Crosstalk | |
| Input to Output or Input | < -100dB unweighted, 20Hz - 20kHz; +23dBu input |
| Output to Input or Output | < -100dB unweighted, 20Hz - 20kHz; -1dBFS input |
| Digital Input Sample Rate Converters | |
| Sample Rate Range | 32kHz to 216kHz |
| Gain Error | -0.3dB |
| Dinamik Aralık | > 138dB |
| THD + N | < -130dB (0.00003%) |
| Latency | 11 ila 45 samples (network ve sample rate bağlı olarak) |
| Digital Performance | |
| Desteklenen Sample Rate’ler | 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz (-4% / -0.1% / +0.1% / +4.167%) , 24 bit’de |
| Clock Sources | Dante Network Master’ından yada dahili. |
| External Word Clock Range | Nominal sample rate ±7.5% |
| Arka Panel Bağlantıları | |
| Analogue Girişler Line Inputs |
2 x DB-25 bağlantısı |
| Analogue Çıkışlar Line Outputs |
2 x DB-25 beğlantısı |
| AES/EBU Kanal Sayısı Input (opsiyonel DARS) Output |
2 x 2 AES/EBU channels 1 x Female XLR 1 x Male XLR |
| Word Clock Word Clock Input Word Clock Output |
1 x BNC 75Ω port (switchable termination) 1 x BNC 75Ω port |
| PSU & Network Bağlantıları PSU Network |
2 x IEC Inputs with retaining clips. 2 x etherCON bağlantısı, ayrıca standard RJ45 bağlantılarla uyumlu. |
| Ön Panel Göstergeleri | |
| Primary PSU (A) | Yeşil LED. AC input’un aktif ve bütün DC output’larının mevcut olduğunda yanar. |
| Secondary PSU (B) | Yeşil LED. AC input’un aktif ve bütün DC output’larının mevcut olduğunda yanar. |
| Primary Network | Yeşil LED. Redundant modda çalışırken ana port da bir network bağlantısının mevcut olduğunu belirtir. Değiştirilebilir Mod da ise Ana veya İkincil network portunda geçerli bir network bağlantısı bu LED’in yanmasına sebebiyet verir. |
| Secondary Network | Yeşil LED. Redundant modda çalışırken ikincil network portunda bir network bağlantısının mevcut olduğunu belirtir. Değiştirilebilir Mod’da kullanılmaz. |
| Network Locked | Yeşil LED. Birim network slave olarak çalışırken, geçerli network lock’unu gösterir. Birim network master ise, iç clock’a kilitlenmeyi gösterir. |
| Sample Rate | Turuncu LED her biri için: 44.1 kHz, 48 kHz, x2, x4. |
| Pull Up/Down | Turuncu LED. Birimin Dante pull up/down domain’de çalışmaya ayarlandığını belirtir. |
| Kanal Sinyal Seviyeleri | 16 Input ve 16 Output için 3 ayrı sinyal seviyesi LED’leri: Yeşil LED (> -42dB), Turuncu LED (> -6dB) ve Kırmızı LED (> 0dB) |
| AES/EBU sinyal göstergeleri | 2 I/O sinyal göstergesi LED’leri (1 input, 1 output). Yeşil LED yanar <-127dBFS |
| Clock Source | Turuncu LED herbiri için: Internal, Word Clock ve DARS |
| Network Mode’ları | |
| Redundant | Birimin iki bağımsız network’e bağlanmasını sağlar |
| Switched | Iki portu entegre network switch’ine bağlayarak birimler arası daisy-chain yapabilabilmesine olanak tanır |
| Boyutları | |
| Yükseklik | 43.43mm/ 1.71" |
| Genişlik | 482.09mm/ 18.98" |
| Derinlik | 352.12mm/ 12.80" |
| Ağırlığı | |
| Ağırlık | 4.78kg |
| Güç | |
| PSU | 2 x dahili, 100-240V, 50/60Hz, tüketim 24W. |
| Isı Performansı | |
| Çalışma Sıcaklığı | 50 derece Celcius a kadar ortam sıcaklığında çalışabilir |
| Fan | Tek fan |
Fiyat: Talep Üzerine

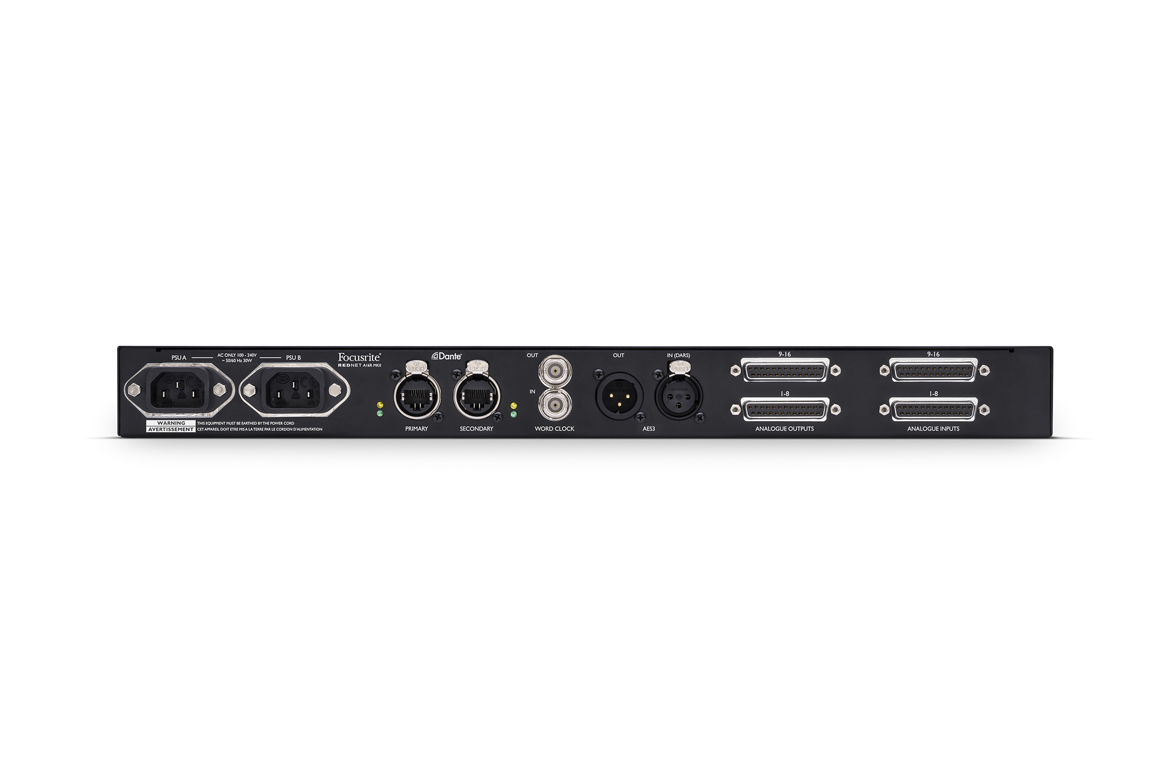

Rear Panel Connectivity
- Line Inputs: 2 x DB-25 connectors
- Line Outputs: 2 x DB-25 connectors
- Channel Count: 2 x 2 AES/EBU channels
- Input (optional DARS): 1 x Female XLR (Switchable with analogue input channels 15 and 16 at quad rates)
- Output: 1 x Male XLR (Duplicate of analogue output channels 15 and 16 at quad rates)
- Word Clock Input: 1 x BNC 75O port (switchable termination)
- Word Clock Output: 1 x BNC 75O port
- PSU: 2 x IEC Inputs with retaining clips.
- Network: 2 x etherCON NE8FBH, also compatible with standard RJ45 connectors

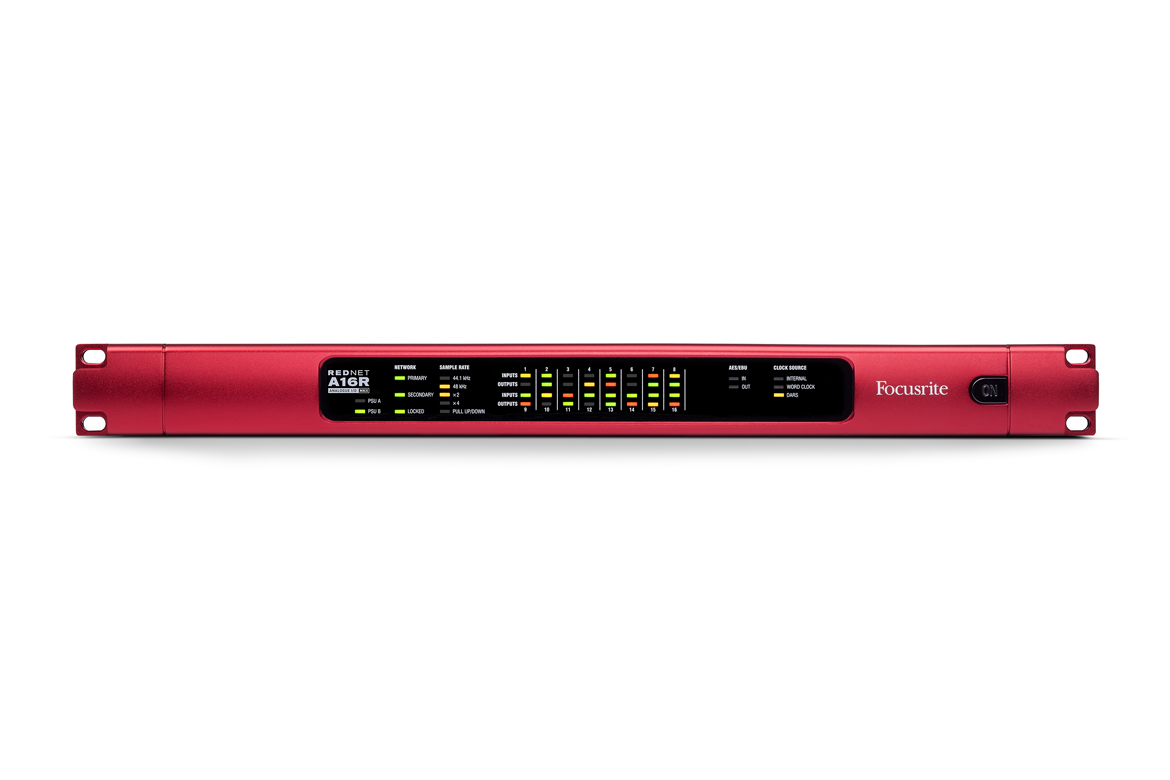

Front Panel Indicators
- Primary PSU (A): Green LED. Illuminates when an AC input is applied and all DC outputs are present
- Secondary PSU (B): Green LED. Illuminates when an AC input is applied and all DC outputs are present
- Primary Network: Green LED. Indicates that a network connection is present on primary port when in redundant mode
- Secondary Network: Green LED. Indicates that a network connection is present on secondary port when in redundant mode
- Network Locked: Green LED. When unit is network slave, shows valid network lock
- Sample Rate: Orange LED for each: 44.1 kHz, 48 kHz, x2, x4
- Pull Up/Down: Orange LED. Indicates that the unit is set to operate on a Dante pull up/down domain
- AES/EBU signal indicators: 2 I/O signal indicator LEDs
- Clock Source: Orange LED for each
