REDNET A8R
8X8 Analogue I/O With Dual PsusÜrün Özellikleri
- Dante AoIP networkleri için 8 kanallı yüksek kalite analog line seviyesi I/O
- 192 kHz’e kadar 24 bit hassas conversion
- 20Hz’den 20kHz’e kadar flat, 119dB dinamik aralık
- Yazılım vasıtasıyla +24dBu yada +18dBu seçimi
- AES67 uyumlu
- Kesintisiz güç ve network için kilit mekanizmalı çift güç ünitesi ve network bağlantısı
- Daha fazla esneklik için ek 2 kanal AES3 I/O ile birlikte Word Clock I/O ve DARS input
- DB25 konnektörleriyle AES59 standartlarında analog I/O
- Kapsamlı ön panel metre ve göstergeleri
- Güçlü kullanıcı arayüzüne sahip uzaktan görüntüleme yazılımı
- Ürün Tanımı
- Teknik Özellikler
RedNet A8R is a 1U, 8x8 analogue line-level I/O interface for any Dante audio-over-IP network. Featuring network and power supply redundancy, RedNet A8R is the ideal choice for providing analogue I/O in many critical-path applications, whether in Post Production, Broadcast, Live Sound or the Recording Studio.
High-quality conversion with up to 119dB of dynamic range is provided through two rear-panel DB25 connectors while an additional pair of AES3 I/O is provided through male and female XLR for added flexibility. Word Clock I/O on BNC connectors allows external devices to clock to RedNet A8R, or alternatively allows RedNet A8R to act as a network clock grand master slaved to external input. Power is supplied through a pair of locking IEC power inlets, and network connections are provided with a pair of locking Neutrik etherCON connectors; providing redundant operation or daisy-chained operation.
Fiyat: Talep Üzerine
| Line Inputs Bütün ölçümler +24dBu referans seviyesindedir, Rs = 50Ω |
|
| 0 dBFS Referans Seviyeleri | ++18 ya da +24dBu (değiştirilebilir) |
| Frekans Cevabı | 20Hz - 20kHz ± 0.1dB |
| THD+N | < -100dB (0.001%) unweighted, 20Hz - 20kHz; -1dBFS input |
| EIN | -96dBu 'A'-Weighted (typical) |
| Signal-to-Noise Ratio | 120dB 'A'-Weighted (typical) |
| Converter Dinamik Aralığı | 120dB 'A'-Weighted (typical), 10Hz - 20kHz |
| Line Outputs All measurements taken at +24dBu reference level, RL = 100kΩ |
|
| 0 dBFS Referans Seviyesi | +18 or +24dBu (değiştirilebilir) |
| Frekans Cevabı | 20Hz - 20kHz ± 0.1dB |
| THD+N | < -100dB (0.001%) unweighted, 20Hz - 20kHz; +23dBu input |
| Noise in Presence of Signal | -94dBu 'A'-Weighted (typical) |
| Dinamik Aralık | 118 dB 'A'-Weighted (typical) |
| Converter Dinamik Aralığı | 120dB 'A'-Weighted (typical), 10Hz - 20kHz |
| Crosstalk | |
| Input to Output or Input | < -100dB unweighted, 20Hz - 20kHz; +23dBu input |
| Output to Input or Output | < -100dB unweighted, 20Hz - 20kHz; -1dBFS input |
| Digital Input Sample Rate Converters | |
| Sample Rate Range | 32kHz to 216kHz |
| Gain Error | -0.3dB |
| Dinamik Aralık | > 138dB |
| THD + N | < -130dB (0.00003%) |
| Latency | 11 to 45 samples (network and sample rate dependent) |
| Digital Performance | |
| Desteklenen Sample Rate’ler | 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz (-4% / -0.1% / +0.1% / +4.167%) , 24 bit’de |
| Clock Sources | Dante Network Master’ından yada dahili. |
| External Word Clock Range | Nominal sample rate ±7.5% |
| Arka Panel Bağlantıları | |
| Analogue Girişler Line Inputs |
1 x DB-25 bağlantısı |
| Analogue Çıkışlar Line Outputs |
1 x DB-25 beğlantısı |
| AES/EBU Kanal Sayısı Input (opsiyonel DARS) Output |
2 x 2 AES/EBU channels 1 x Female XLR 1 x Male XLR |
| Word Clock Word Clock Input Word Clock Output |
1 x BNC 75Ω port (switchable termination) 1 x BNC 75Ω port |
| PSU & Network Bağlantıları PSU Network |
2 x IEC Inputs with retaining clips. 2 x etherCON bağlantısı, ayrıca standard RJ45 bağlantılarla uyumlu. |
| Ön Panel Göstergeleri | |
| Primary PSU (A) | Yeşil LED. AC input’un aktif ve bütün DC output’larının mevcut olduğunda yanar. |
| Secondary PSU (B) | Yeşil LED. AC input’un aktif ve bütün DC output’larının mevcut olduğunda yanar. |
| Primary Network | Yeşil LED. Redundant modda çalışırken ana port da bir network bağlantısının mevcut olduğunu belirtir. Değiştirilebilir Mod da ise Ana veya İkincil network portunda geçerli bir network bağlantısı bu LED’in yanmasına sebebiyet verir. |
| Secondary Network | Yeşil LED. Redundant modda çalışırken ikincil network portunda bir network bağlantısının mevcut olduğunu belirtir. Değiştirilebilir Mod’da kullanılmaz. |
| Network Locked | Yeşil LED. Birim network slave olarak çalışırken, geçerli network lock’unu gösterir. Birim network master ise, iç clock’a kilitlenmeyi gösterir. |
| Sample Rate | Turuncu LED her biri için: 44.1 kHz, 48 kHz, x2, x4. |
| Pull Up/Down | Turuncu LED. Birimin Dante pull up/down domain’de çalışmaya ayarlandığını belirtir. |
| Kanal Sinyal Seviyeleri | 8 Input ve 8 Output için 3 ayrı sinyal seviyesi LED’leri: Yeşil LED (> -42dB), Turuncu LED (> -6dB) ve Kırmızı LED (> 0dB) |
| AES/EBU sinyal göstergeleri | 2 I/O sinyal göstergesi LED’leri (1 input, 1 output). Yeşil LED yanar >-127dBFS |
| Clock Source | Turuncu LED herbiri için: Internal, Word Clock ve DARS |
| Network Mode’ları | |
| Redundant | Birimin iki bağımsız network’e bağlanmasını sağlar |
| Switched | Iki portu entegre network switch’ine bağlayarak birimler arası daisy-chain yapabilabilmesine olanak tanır |
| Boyutları | |
| Yükseklik | 43.43mm/ 1.71" |
| Genişlik | 482.09mm/ 18.98" |
| Derinlik | 352.12mm/ 12.80" |
| Ağırlığı | |
| Ağırlık | 4.52kg |
| Güç | |
| PSU | 2 x dahili, 100-240V, 50/60Hz, tüketim 24W. |
| Isı Performansı | |
| Çalışma Sıcaklığı | 50 derece Celcius a kadar ortam sıcaklığında çalışabilir |
| Fan | Tek fan |
Fiyat: Talep Üzerine

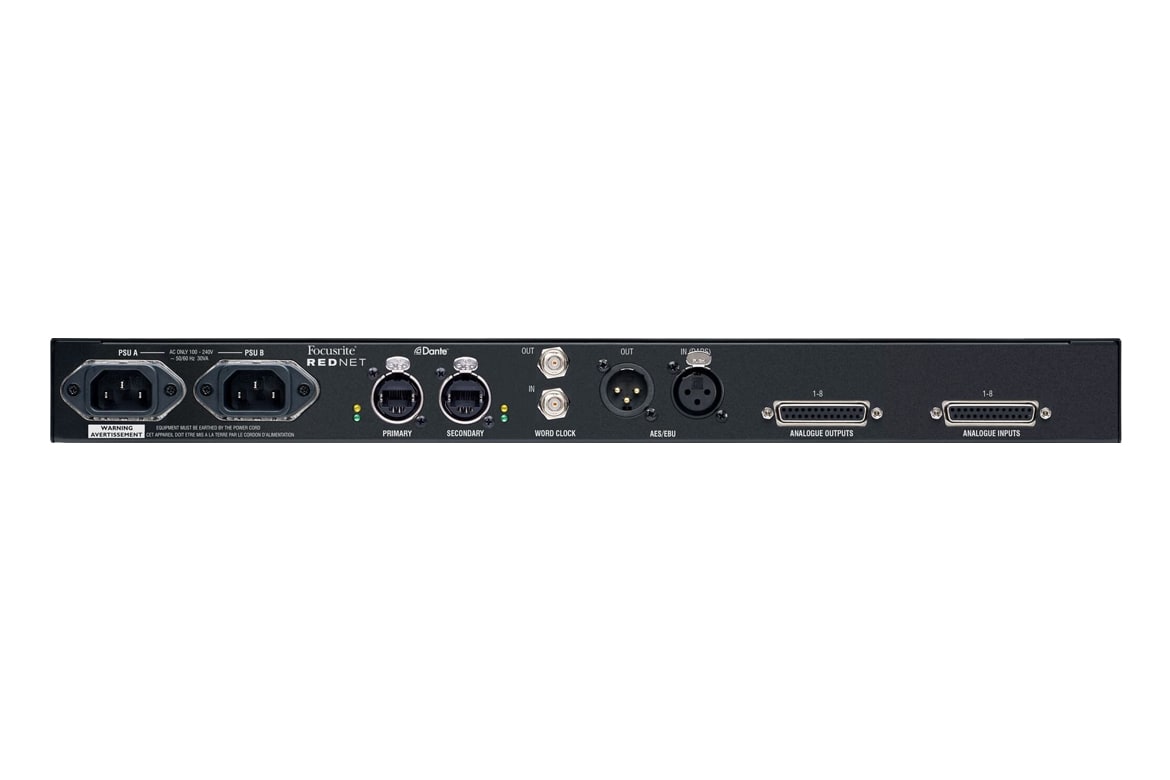

Rear Panel Connectivity
- Line Inputs: 1 x DB-25 connectors Analogue Outputs
- Line Outputs: 1 x DB-25 connectors
- Channel Count: 2 x 2 AES/EBU channels
- Input (optional DARS): 1 x Female XLR
- Output: 1 x Male XLR
- Word Clock Input: 1 x BNC 75O port (switchable termination)
- Word Clock Output: 1 x BNC 75O port
- PSU: 2 x Internal, 100-240V, 50/60Hz, consumption 24W
- Network: 2 x etherCON NE8FBH, also compatible with standard RJ45 connectors

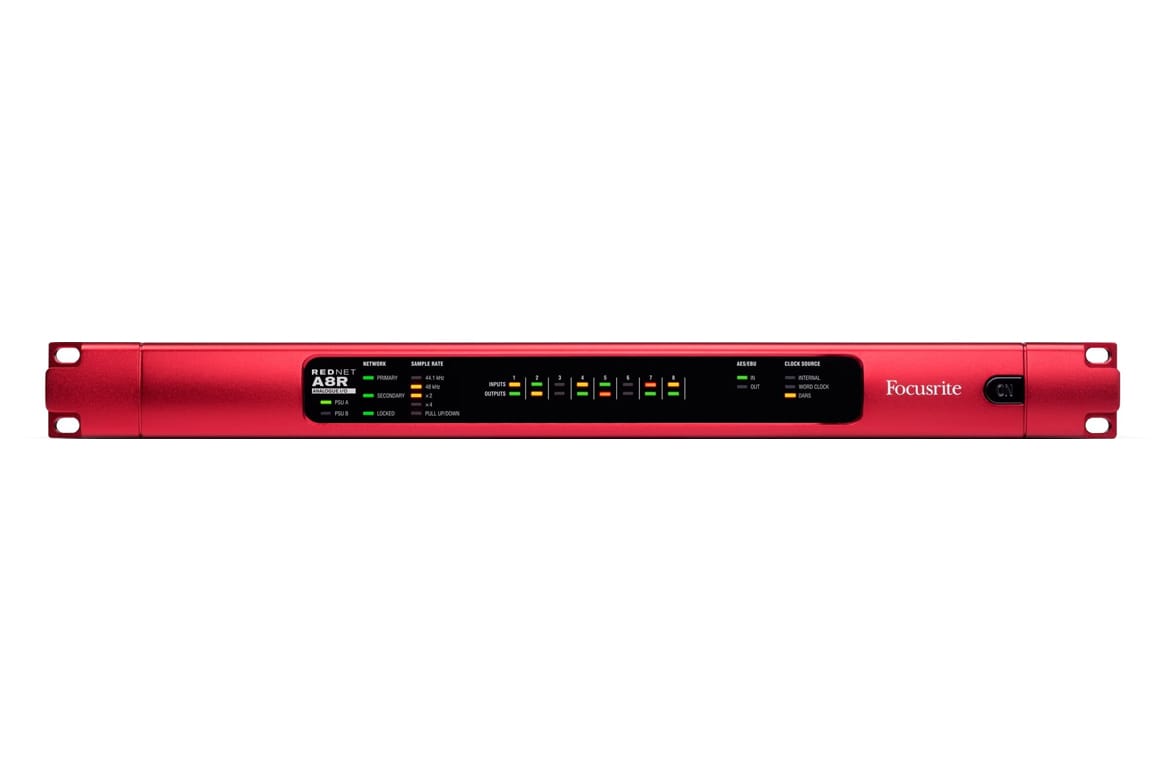

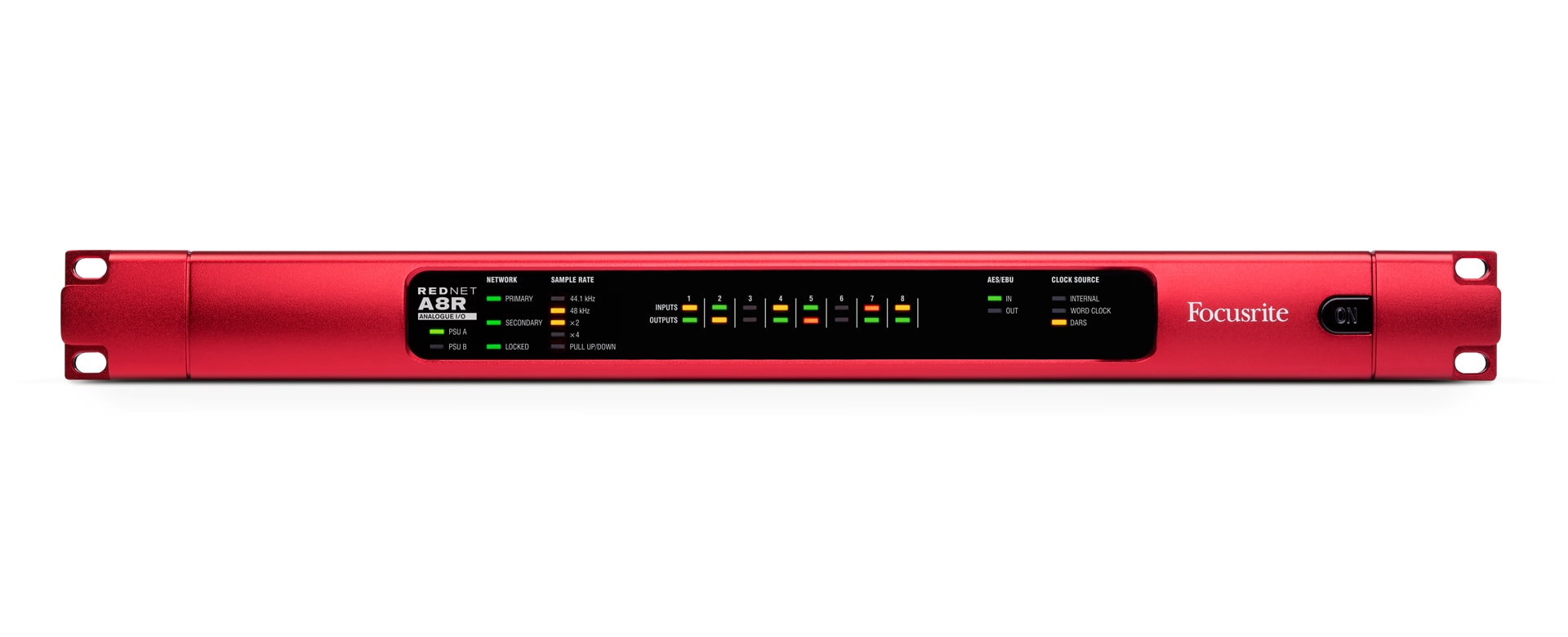

Front Panel Indicators
- Primary PSU (A) : Green LED
- Secondary PSU (B): Green LED
- Primary Network: Green LED
- Secondary Network: Green LED
- Network Locked : Green LED
- Sample Rate: Orange LED for each: 44.1 kHz, 48 kHz, x2, x4
- Pull Up/Down: Orange LED
- AES/EBU signal indicators: 2 I/O signal indicator LEDs
- Clock Source: Orange LED for each: Internal, Word Clock and DARS
