Matrox Monarch HDX
- Ürün Tanımı
- Teknik Özellikler
Matrox Monarch HDX, günümüzün zorlu webcasting ve kayıt iş akışlarını üstlenecek kadar güçlü olan esnek bir çözüme ihtiyaç duyan yayıncılar ve web siteleri için özel olarak tasarlanmış basit ve çok yönlü video kodlama cihazıdır. Monarch HDX frame senkronizasyonlu 3G-SDI ve HDMI girişleri ile iki bağımsız H.264 kodlama yapmanızı sağlar. YouTube ve Facebook Live bu popüler platformlar için sadeleştirilmiş kurulumu sayesinde daha kolay. Tek yapmanız gereken, cihazı bu hesaplarla bir kez eşleştirmek.
Monarch HDX, iki kanalda 30 Mb/s kodlama kapasitesinde paylaşabilir. Her kanal için güçlü ölçekleme, de-interlacing ve gürültü azaltma motorundan yararlanır.
Monarch HDX, Web yayını kodlayıcısı olarak kullanıldığında, RTSP veya RTMP protokolleriyle uyumlu H.264 kodlu canlı yayın üretir. İhtiyacınız olanı istediğiniz yere göndermek için her kanalı ayrı ayrı atayabilirsiniz. Her kanal 10Mb / sn'ye kadar yayın yapabilir cihazı tek bir kodlama hedefi için en fazla 20Mb / sn yayın kalitesine ayarlayabilmenizi sağlar.

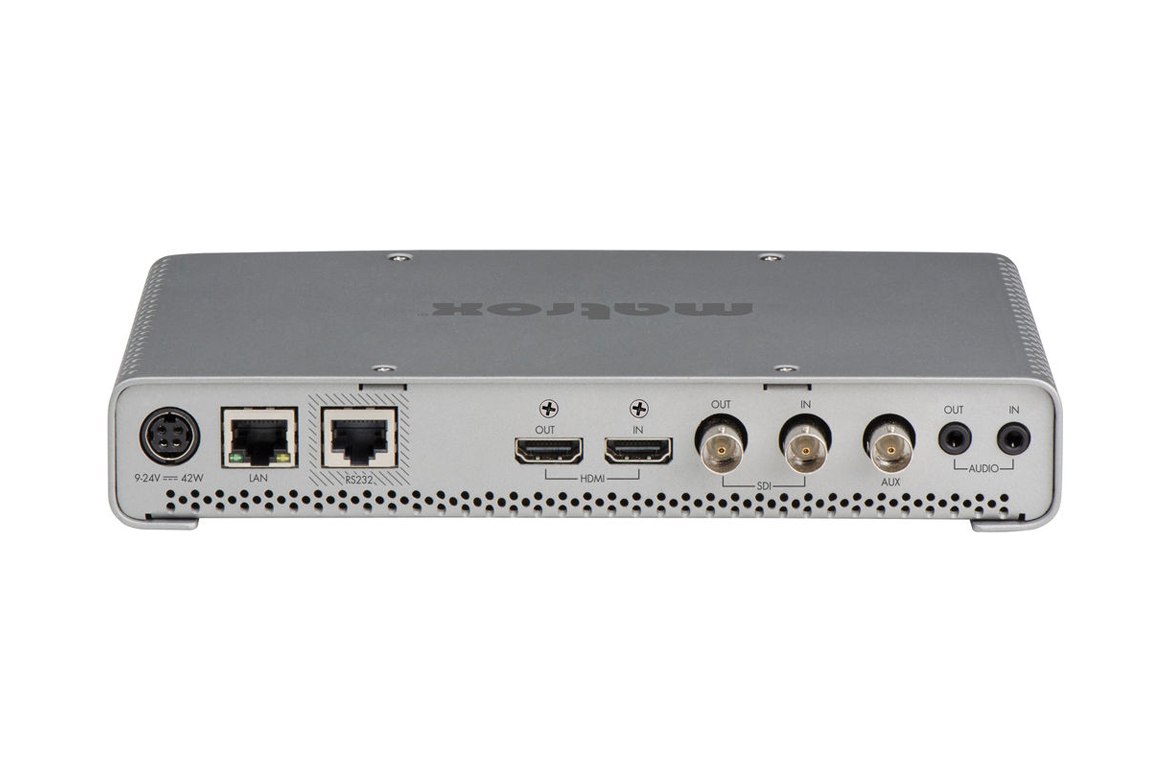

| Girişler ve Çıkışlar | |
| HDMI Video Giriş Desteği | Progressive 1920x1080 @ 60/59.94/50/30/29.97/25/24/23.98 1280x720 @ 60/59.94/50 Interlaced 1920x1080i 29.97/25 |
| HDMI Video Çıkış | Video giriş sinyalini önizleme. Önizleme çıkışı SDI veya HDMI bağlı olduğunda kullanılır. Not: Eğer giriş SD SDI çözünürlük olursa HDMI çıkış kullanılıdığında görüntü HD video penceresinde görüntülenir. |
| SDI Video Giriş Desteği | Progressive 1920x1080 @ 60/59.94/50/30/29.97/25/24/23.98 1280x720 @ 60/59.94/50| Interlaced 1920x1080i @ 29.97/25 720x486i @ 29.97 720x576i @ 25 SMPTE 259M/292M/424M (Level A) / 425M Protokolleri ile uyumludur. SMPTE 334-1'e göre SD veya HD SDI sinyallerinin VANC'ye gömülü Kapalı Altyazı veya EIA-608'e göre SD sinyallerinin 21. satırında bulunan Altyazılar, SCTE'ye göre SEI NAL Birimleri (CEA-608) olarak H.264'ün özüne gömülüdür 128-1 özellikleri |
| SDI Video Çıkış | SDI giriş sinyalini 0 gecikme ile gösterir. Çıkış, SDI gelen sinyalin temiz bir dağıtımıdır. SDI sinyal yolunda bulunan donanım baypas rölesi, elektrik kesintisinde "kapalı" dır. |
| Ses Girişi | HDMI veya SDI giriş sinyallerine gömülü ilk iki ses kanalını işler. 1/8 ”(3.5mm) jakı üzerinden dengesiz analog stereo girişi. Line Level |
| Ses Çıkışı | HDMI ve SDI sinyallerinde 8 kanal gömülü ses kanalı. 1/8 ”(3.5mm) jakı üzerinden unbalanced analog stereo girişi. Line Level |
| Ekstra Özellikler | Video Giriş Formatı SDI ve HDMI’da Otomatik algılanır. Ses ve video girişi seçiminden bağımsız olarak tüm çıkışlar aktiftir |
| Frame Synchronization | |
| Frame Synchronization | Monarch HDX, giriş sinyalinin bozulmasını telafi etmek için tasarlanmış frame senkronizasyon devresi içerir. Bu devre hem SDI hem de HDMI girişleri için geçerlidir. Akış ve kayıt işlemleri, tekrarlanan veya atlanan karelerle temiz şekilde ilerler. |
| H.264/MPEG-4 Part 10 (AVC) Video Kodlama | |
| Çözünürlük | Seçileblir encoding boyutları: 128x128 to 1920x1080 |
| Bit Rate Aralığı | Tekli Kodlama - Streaming Modunda: 20 Mbps Tekli Kodlama - Kayıt Modunda: 30 Mbps Çiftli Kodlama – Maksimum 10 Mbps her kanal için İki kanal için maksimum 30 Mbps |
| Kare Kodlama Hızları | 60/50, 30/25/24 and 15/12.5. Tekli Kodlama – Maksimum 1080p60 Fps ikili Kodlama – maksimum 720p60 Fps veya 1080p30 Fps |
| Kodlama Profilleri | Baseline, Main and High |
| Kodlama Denetimleri | 2.0, 3.0, 3.1, 4.0, 4.1 Level Desteği GOP Boyutu ve Yapısı Değişken Bitrate Yapısı ( VBR) Ortalama Maksimum/Minimum data hızı kontrolleri Deblocking filter |
| Örnekleri Görüntüleme | Buraya tıklayınız |
| MPEG-4 AAC Ses Kodlama | |
| Standard | AAC-LCS |
| Örnek Frekanslama | 32, 44.1 ve 48 kHz analog kaynaktan sayısallaştırıldığında |
| Kanal | 2 Kanal Stereo (L/R) |
| Bit Rates | 32 kbps ile 256 kbps aralığında Ses kodek ayarlarının her iki kodlayıcıya da uygulandığını unutmayın. |
| Scaler | |
| Yüksek Kalitede Multi-Tap 10 Bit aşağı dönüşüm ve De-Interlacer. Hem akış hemde kayıt işleminde kullanılır. |
|
| H.264 Input preview Stream | |
| Resolution | 320x180 |
| Average Bitrate | 100-300 kbps |
| Stream Type | RTSP En iyi akış ve / kaydetme performansını sağlamak için birincil kodlayıcı çözünürlüğü maksimum da olduğunda önizleme kodlayıcının otomatik olarak devre dışı bırakıldığını unutmayın.. |
| Kayıt Format Tipi | |
| Dosya Tipi | Endüstri Standartlarında MP4 ve MOV dosya formatında 2 kanallı AAC audio. |
| Kayıt Uzunluğu | Maksimum depolama süresi 300 dakikadır - kullanılan depolama türüne bakılmaksızın. Dosya ayırma özelliği, bir kullanıcının dosya segmenti boyutlarını tanımlayarak uzun süreler boyunca sürekli olarak kayıt yapmasına izin verir. Monarch HD, tek bir video karesi kaybetmeden kayıt işlemi boyunca sıralı dosya bölümleri oluşturacaktır. Dosya segmenti 1 ila 300 dakika arasında bir uzunluğa sahip olabilir. |
| Network Arayüzü | |
| Bağlantı | RJ45 10/100/1000 Base-T Ethernet, Statik veya DHCP adres seçebilme |
| Protokoller | RTMP, RTSP/RTP IPv4 Support Unicast ve Multi Unicast (Bağlantı sayısı 3 ile 10 arasında değişebilir) |
| Kullanıcı Arayüzü | |
| Bilgisayar tabanlı Kontrol | Monarch HDX Komuta Merkezi'ni kullanarak standart PC veya Mac web tarayıcısı üzerinden HTTP |

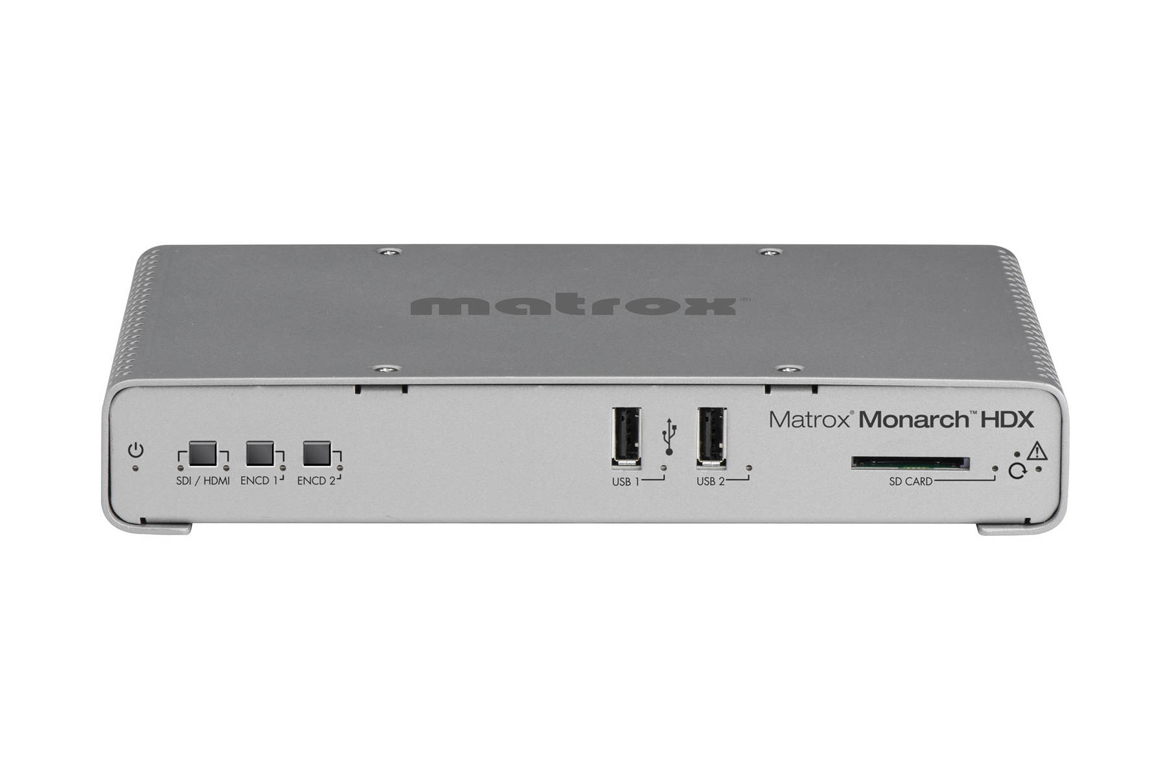

| Fiziksel Arayüz | Canlı yayın ve Kaydı başlatmak için birbirinden bağımsız basma butonları |
| Kayıt ve Depolama | |
| 2 x USB 2.0 | NTFS (3.1) ve FAT32 Dosya sistemini destekler The Monarch HD USB3 cihazlarında USB2 hızında desteklemektedir. Ayrıca, “Thumb” sürücülerinin performans yeteneklerinde çok yüksek bir değişkenlik olduğunu unutmayın (USB3 versiyonları bile). Monarch HD sürekli “yazma” yetenekleri gerektirirken, çoğu “okuma” işlemleri için optimize edilmiştir. En iyi sonuç için Matrox, elektrikli USB sürücülerini kullanmanızı önerir. Küçük taşınabilir medya gerekiyorsa, SD kartlar daha uygun olabilirtlar daha uygun olabilir. |
| 1 x SD card Slot | SD ve SDHC kartlarını destekler. Sadece NTFS formatlı SDXC kartları desteklenmektedir. (Sınıf 10 tavsiye edilir). |
| Ağ Destekli Sürücü | Windows Share protokollerini (Windows sistemi için uygun) ve NFS protokollerini (Mac ve Linux sistemleri için uygun) kullanan bir ağda bulunan bilgisayarlardaki paylaşımlı klasörlere yazma desteği. |
| Matrox Monarch HDX Web Kullanıcı Arayüzü | |
| DimeDurdur / Başlat Kontrolü | Bu düğmeler, kullanıcı arayüzünde nerede olursanız olun her zaman kullanılabilir. |
| Durum Sayfası | Monarch HDX biriminin durumu ile ilgili operasyonel bilgileri sağlar; Giriş video algılama ve çözünürlük, Akış işleminin durumu ve yapılandırması, Kayıt işleminin durumu ve yapılandırması, Hata koşulları, vb. |
| Kontrol Sayfası | Senkronize başlat / durdur işlemleri dahil olmak üzere Kayıt ve Akış işlemleri. Birden çok Monarch cihazı, tek bir arabirim üzerinden çoklu birimler arasında senkronize kayıt ve akış işlemlerine izin vermek için bir Master / Slave topolojisinde senkronize edilebilir. |
| Kayıt Ayarları | Bu safyada kayıt ayarları yapılandırılır. Kayıtlı videonun etkinlik sonrası kullanımına dayalı olarak seçilen bir dizi ön ayar dahildir. Kayıtlı videonun etkinlik sonrası kullanımına dayalı olarak seçilen bir dizi ön ayar dahildir. Dosya VOD amaçları için yüklenecekse, bir YouTube ön ayarı seçilebilir. İçerik yüksek kaliteli üretim için düzenlenecekse önceden seçilmiş daha yüksek bir bit hızı seçilebilir |
| Yayın Ayarları | Bu safyada canlı yayın ayarları yapılandırılır. Kodlama parametrelerinin yanı sıra RTMP veya RTSP kimlik bilgileri girilir. İstenen çözünürlüğüne veya bit hızına göre ideal encod ayarlarını hızla seçmek için kodlayıcı hazır ayarları dahil edilmiştir. Flash Media Server XML yapılandırma dosyalarının kullanılmasını destekler. |
| Yönetim Araçları | Bu sayfada Aygıt Adlandırma, IP yapılandırması, Tarih / Saat ayarları gibi ayarlar gerçekleştirilir. |
| Ek Araçlar | Matrox, belirli bir Ağdaki Monarch HD Cihazını tespit etmeye yardımcı olmak için PC veya Mac tabanlı yardımcı programlar sağlar (DHCP sunucusu gereklidir). Monarch HDX güncelleme ve yeniden başlatma. |
| Fiziksel | |
| Boyutlar | Uzunluk (Sadece Dış Yüzey) 14.2cm Uzunluk (Dış yüzey +BNCs) 15.3cm Genişlik 21.6 cm Yükseklik (Sadece Dış Düzey) 3.6cm Height (Dış düzey + ayaklıklar ) 3.81cm |
| Ağırlık | 1.3 lbs, 0.6 kg |
| Çalışma Koşulları | Sıcaklık 0° ile 40° C, Nem oranı 20 to 80% (yoğunlaşmamış) |
| Güç |
|
| Güç Kaynağı |
|
| Taşıma ve Depolama | Maksimum Çalışma Yüksekliği: 3000 meters Maksimum taşıma irtifa : 12,000 meters Depolama Nem oranı %5 ile %95 arası |
| Regulatory |
|
| Kutu içeriği | |
| Kutu içeriği |
|
Fiyat: US$ 1,545*
*Fiyatlara KDV dahil değildir.
Ürün Özellikleri
- Güçlü, Yüksek Kaliteli H.264 Kodlama Motoru
- Eş zamanlı Canlı yayın ve Kayıt imkanı
- Seçilebilir HDMI ve SDI Girişler ve Eşzamanlı Çıkışlar
- Closed Captioning Desteği
- Kayıt ve yayın için profiler ve Presetler seçebilirsiniz.
- Canlı yayın ve kayıtlarınızı uzaktan başlatın
